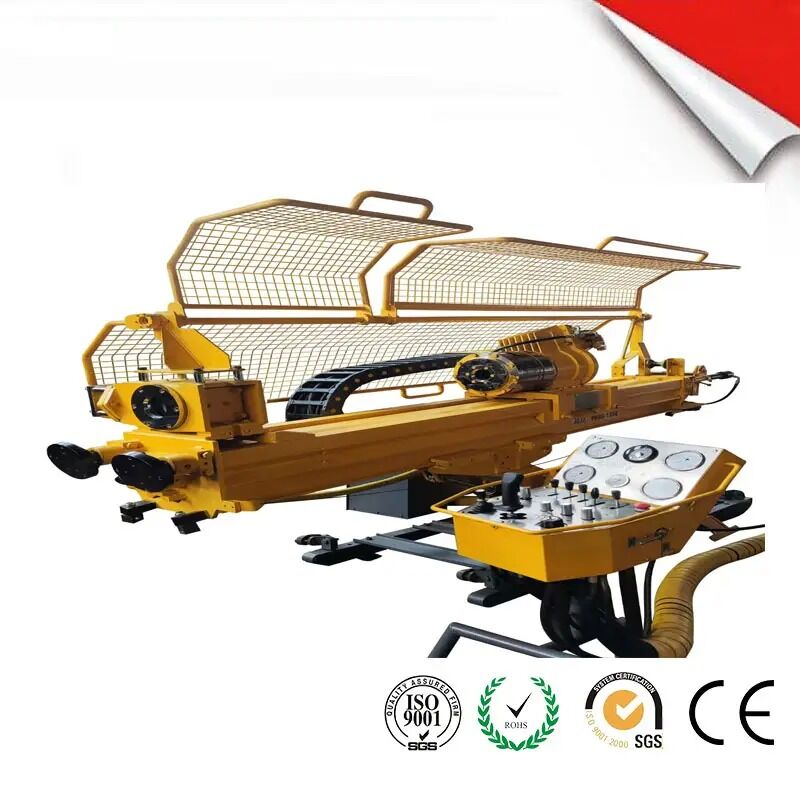

UN1500 Υπόγεια μονάδα γεώτρησης πυρήνα με 1650Nm Max Torque και 0-180° Omnidirectional Drilling για βάθος 1500m

Επωνυμία:	SINOCOREDRILL
Αριθμός μοντέλου:	UN1500
Μούβ:	N/A
Όροι πληρωμής:	L/C,T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO9001

Ικανότητα διάτρυσης:

BQ: 1500m / 1500m / 1000m

Γωνία γεώτρησης:

0-180° Πανκατευθυντική

Εφαρμογή:

Εξερεύνηση ορυκτών, Υπόγεια, σήραγγα

Ταχύτητα ατράκτου:

0-1400r/min

Ηλεκτρικός κινητήρας/ Ισχύς RPM:

90 kW (1450 r/min)

Max Torque:

1650nm

Επισημαίνω:

Υπόγεια μονάδα γεώτρησης πυρήνα 1650Nm ροπή

Ολικοκατευθυντική εξέδρα γεώτρησης βάθους 1500 m

Υπόγεια τρύπα με εγγύηση

Περιγραφή προϊόντος

UN1500 Γεωτρύπα Πυρήνα Υπογείων Εργασιών

Βασικά Χαρακτηριστικά

Δομή Πύργου με Ίση Δύναμη Έλξης και Ώθησης

Ο πύργος λειτουργεί ως η ραχοκοκαλιά της γεωτρύπας. Ο υδραυλικός κύλινδρος διπλής ράβδου συνδέεται απευθείας με τον πύργο, μειώνοντας το κόστος συντήρησης, ενώ παρέχει ίση δύναμη έλξης και ώθησης. Η γεωτρύπα UN1000 μπορεί να τρυπήσει προς τα πάνω χωρίς καμία τροποποίηση του πύργου. Και οι δύο πλευρές του πύργου διαθέτουν λωρίδες ανθεκτικές στη φθορά, εξασφαλίζοντας μεγάλη διάρκεια ζωής και ελάχιστο κόστος συντήρησης.

Στήριγμα Ελατηρίου Αζώτου

Το στήριγμα ελατηρίου αζώτου λειτουργεί με υδραυλικό άνοιγμα και σύσφιξη αζώτου. Ο κύλινδρος λαδιού αζώτου προσφέρει εξαιρετική διάρκεια ζωής έως και 1 εκατομμύριο κύκλους, μειώνοντας σημαντικά τα έξοδα συντήρησης του εξοπλισμού. Η ενσωματωμένη σύνδεση μεταξύ τσοκ και στηρίγματος εξαλείφει τον κίνδυνο πτώσης σωλήνα γεώτρησης λόγω ανθρώπινου λάθους.

Εξαρτήματα Μηχανικής Κεφαλής Ισχύος

Η κεφαλή ισχύος αντιπροσωπεύει τον πυρήνα της γεωτρύπας. Η γεωτρύπα PHD ενσωματώνει σχεδιασμό υπερμεγέθους ρουλεμάν για ενισχυμένη ανθεκτικότητα. Το πλήρως κλειστό κιβώτιο ταχυτήτων χειρίζεται αποτελεσματικά τις εργασίες γεώτρησης σε διάφορες γωνίες. Τα σφηνώματα μπορούν να αντικατασταθούν γρήγορα για να ανταποκριθούν στις απαιτήσεις κατασκευής για σωλήνες γεώτρησης B, N και H. Το τσοκ διαθέτει σύσφιξη με ελατήριο και υδραυλική απελευθέρωση, εξαλείφοντας τις ανησυχίες για διαρροή λαδιού που είναι συνηθισμένες στα τσοκ κάψουλας.

Προδιαγραφές

Διάμετρος Οπής Γεώτρησης	Βάθος Γεώτρησης (Προς τα κάτω/Οριζόντια/Προς τα πάνω)
B	1500μ / 1500μ / 1000μ
N	1100μ / 1100μ / 600μ
H	600μ / 600μ / 400μ

Παράμετρος	Προδιαγραφή
Γωνία Γεώτρησης	0-180° Πανκατευθυντική
Ισχύς / Ταχύτητα Κινητήρα	90kW / (1450rpm)
Μέγιστη Παροχή Κύριας Αντλίας	188L/min
Μέγιστη Πίεση Κύριας Αντλίας	30MPa
Μέγιστη Παροχή Βοηθητικής Αντλίας	65L/min
Μέγιστη Πίεση Βοηθητικής Αντλίας	24MPa
Διαδρομή Τροφοδοσίας	1.8μ
Ταχύτητα Τροφοδοσίας	0.8μ/s
Δύναμη Τροφοδοσίας	108KN
Δύναμη Ανύψωσης	108KN
Τρόπος Οδήγησης	Ηλεκτροκινητήρας
Εσωτερική Διάμετρος Οπής Διάτρησης Ατράκτου	93mm
Ταχύτητα Ατράκτου	0-1400rpm
Μέγιστη Ροπή	1650Nm
Δύναμη Ανύψωσης Βαρούλκου	12KN (Άδειο Τύμπανο) 4KN (Γεμάτο Τύμπανο)
Χωρητικότητα Σχοινιού	1300μ
Ταχύτητα Σχοινιού	250μ/min (Γεμάτο Τύμπανο) 90μ/min (Άδειο Τύμπανο)
Διάμετρος Συρματόσχοινου	5mm
Διαφορά Πίεσης Λειτουργίας Βαρούλκου	20MPa
Τύπος Στηρίγματος	Κύλινδρος Λαδιού Αζώτου
Μέγιστη Διάμετρος Διάτρησης Οπής Στηρίγματος	170mm (Κάλυμμα Αφαιρεμένο)
Αξονική Δύναμη Σύσφιξης	118KN
Μέγιστη Πίεση Αντλίας Λάσπης	10MPa
Μέγιστη Παροχή Αντλίας Λάσπης	160L/min
Συνολικές Διαστάσεις Γεωτρύπας (Μ×Π×Υ)	3800×980×1890mm
Διαστάσεις Σταθμού Παραγωγής (Μ×Π×Υ)	2080×1100×1660mm
Διαστάσεις Πλατφόρμας Λειτουργίας (Μ×Π×Υ)	420×700×1100mm
Βάρος Κρεβατιού	1900KG
Βάρος Οχήματος Παραγωγής	1100KG
Βάρος Πλατφόρμας Λειτουργίας	80KG

Πρόσθετα Χαρακτηριστικά:

Προστατευτικά δίχτυα διασφαλίζουν την ασφάλεια του χειριστή
Ο σύνθετος υδραυλικός κύλινδρος διπλής ράβδου επιτρέπει το μικρότερο σώμα μηχανής και τη μέγιστη διαδρομή, επιτρέποντας την κατασκευή με σωλήνες γεώτρησης 3μ για βελτίωση της αποδοτικότητας εργασίας, με σταθερή ταχύτητα και ίση δύναμη ώθησης και έλξης
Το ηλεκτρικό σύστημα ελέγχου είναι εξοπλισμένο με πολλαπλές προστασίες για τη διασφάλιση της ασφάλειας του εξοπλισμού και του προσωπικού
Το μηχανικό τσοκ ελατηρίου είναι αξιόπιστο και ανθεκτικό, επιλύοντας αποτελεσματικά το πρόβλημα της εύκολης διαρροής λαδιού των τσοκ κάψουλας
Η μονάδα ισχύος προσαρμόζεται εύκολα στο εργοτάξιο
Αντίγραφο U6 Atlas Copco Eprioc

Εφαρμογή

Οι υπόγειες γεωτρύπες πυρήνα της Sinocoredrill διαθέτουν προηγμένο, ευέλικτο και συμπαγή σχεδιασμό που τις καθιστά ιδανικές για υπόγειες εργασίες και ένα ευρύ φάσμα εφαρμογών.
