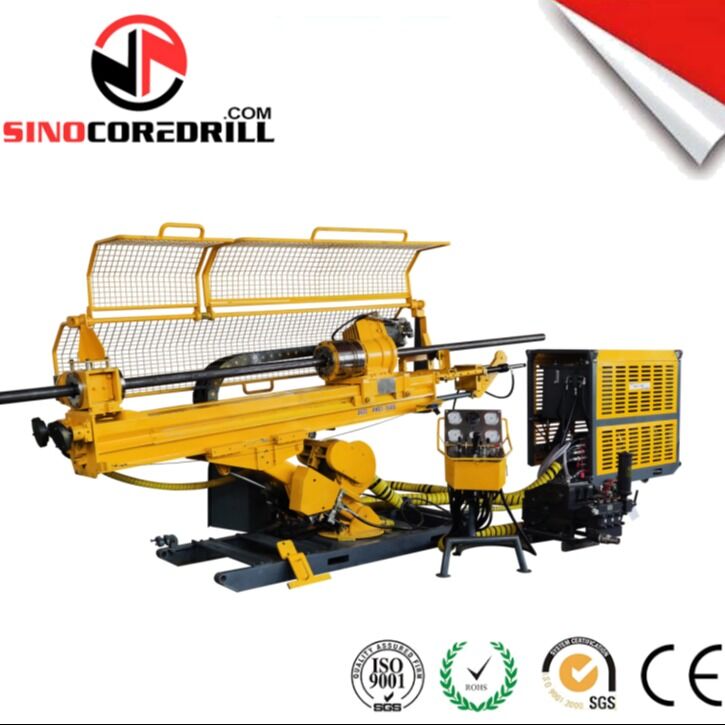

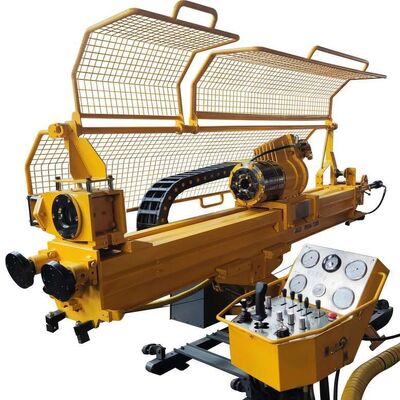

NQ 1000M UN1000 Υπόγειο Γεωτρύπανο με Μέγιστη Ροπή 1650Nm
Το γεωτρύπανο σήραγγας UN1000 της SINOCOREDRILL είναι ένα προηγμένο, εξαιρετικά αξιόπιστο υδραυλικό σύστημα γεώτρησης σχεδιασμένο ως ανώτερη εναλλακτική λύση στον εισαγόμενο εξοπλισμό γεώτρησης σηράγγων. Σχεδιασμένο τόσο για υπόγειες σήραγγες όσο και για επιφανειακή εξερεύνηση, το UN1000 είναι ικανό να χειριστεί ένα ευρύ φάσμα εφαρμογών γεώτρησης, συμπεριλαμβανομένης της εξερεύνησης πυρήνα, της γεώτρησης αερισμού, των οπών αποστράγγισης, των εργασιών έγχυσης και των γεωλογικών ερευνών πολλαπλών γωνιών.
Με την τεχνολογία υδραυλικού ελέγχου αιχμής και ένα φιλικό προς τον χειριστή σχεδιασμό, το UN1000 βελτιώνει σημαντικά την απόδοση της γεώτρησης, μειώνει τους λειτουργικούς κινδύνους και ενισχύει τη διάρκεια ζωής του εξοπλισμού. Είναι η ιδανική επιλογή για εργολάβους που αναζητούν ισχυρό, ανθεκτικό και οικονομικό εξοπλισμό σήραγγας.
Εξαιρετικό Σύστημα Ελέγχου & Ασφάλειας
Το UN1000 ενσωματώνει ένα συγχρονισμένο τσοκ κεφαλής ισχύος και συγκρατητήρα ράβδου, εξασφαλίζοντας πλήρως συντονισμένη λειτουργία και εξαλείφοντας ατυχήματα πτώσης σωλήνων γεώτρησης που προκαλούνται από ανθρώπινο λάθος.
Ένα μόνο χειριστήριο επιτρέπει στον χειριστή να ολοκληρώσει εύκολα:
-
Σύνδεση σπειρώματος
-
Αποσύνδεση σπειρώματος
-
Ταχεία τροφοδοσία
-
Ταχεία ανάσυρση
Το σύστημα είναι εξοπλισμένο με έναν αυτόματο μηχανισμό πλεύσης για την προστασία των σπειρωμάτων των ράβδων γεώτρησης κατά τη σύνδεση και την αποσύνδεση, μειώνοντας σημαντικά το κόστος κατανάλωσης ράβδων.
Τρεις Έξυπνοι Τρόποι Γεώτρησης
Για να καλύψει διαφορετικές ανάγκες υπόγειας γεώτρησης, το UN1000 διαθέτει τρεις συντονισμένους τρόπους λειτουργίας:
-
Λειτουργία Γεώτρησης
-
Λειτουργία Τροφοδοσίας Ράβδου
-
Λειτουργία Ανάκτησης Ράβδου
Και οι τρεις τρόποι επιτυγχάνουν αυτόματη συνεργασία μεταξύ του τσοκ κεφαλής ισχύος και του συγκρατητήρα ράβδου, διπλασιάζοντας αποτελεσματικά την αποδοτικότητα εργασίας και βελτιώνοντας την ασφάλεια σε περιορισμένα περιβάλλοντα σηράγγων.
Σύστημα Τροφοδοσίας Πίεσης Διπλής Κατεύθυνσης
Ο κύριος υδραυλικός κύλινδρος του UN1000 ασκεί πίεση τόσο προς την κατεύθυνση ώθησης όσο και προς την κατεύθυνση έλξης, καθιστώντας το κατάλληλο για:
Σε αντίθεση με τα παραδοσιακά γεωτρύπανα που βασίζονται σε ρύθμιση πίεσης μονής κατεύθυνσης, το UN1000 εξαλείφει τις περίπλοκες διαδικασίες ζύγισης, μειώνοντας τον φόρτο εργασίας του χειριστή και βελτιώνοντας την αποδοτικότητα της κατασκευής.
Βασικά Χαρακτηριστικά του SINOCOREDRILL UN1000
Συμπαγές, Ευέλικτο & Βελτιστοποιημένο για Σήραγγες
Το μικρό του αποτύπωμα και η χαμηλού προφίλ δομή του επιτρέπουν στο γεωτρύπανο να λειτουργεί με ασφάλεια σε στενές σήραγγες, διατηρώντας παράλληλα υψηλή ροπή γεώτρησης και σταθερότητα.
Συνδεδεμένο Σύστημα Τσοκ & Συγκρατητήρα
Αποτρέπει ατυχήματα σωλήνων γεώτρησης και ενισχύει την ασφάλεια λειτουργίας.
Σχεδιασμός Ελέγχου με Ένα Χειριστήριο
Μειώνει σημαντικά τις απαιτήσεις εκπαίδευσης του χειριστή και εξασφαλίζει σταθερή απόδοση.
Ανθεκτικό Ιστός με Ίση Δύναμη Ώθησης & Έλξης
Ένας υδραυλικός κύλινδρος διπλής εξόδου ράβδου παρέχει:
Συγκρατητήρας Ράβδου με Υποβοήθηση Αζώτου
Ο συγκρατητήρας ελατηρίου αζώτου διαθέτει διάρκεια ζωής έως και 1.000.000 κύκλους, μειώνοντας το κόστος σέρβις και εξασφαλίζοντας αξιόπιστη μακροχρόνια απόδοση.
Κεφαλή Ισχύος βαρέως τύπου
-
Μεγαλύτερος σχεδιασμός ρουλεμάν
-
Πλήρως κλειστό κιβώτιο ταχυτήτων
-
Χειρίζεται γεώτρηση πολλαπλών γωνιών
-
Δέχεται ράβδους γεώτρησης σειράς B, N, H με ταχυσύνδεσμους
Σύστημα Προστασίας Ασφαλείας
Εξοπλισμένο με μηχανικά δίχτυα ασφαλείας, πολλαπλές ηλεκτρονικές προστασίες και εργονομική διάταξη ελέγχου, εξασφαλίζοντας την ασφάλεια του χειριστή κατά τη διάρκεια υπόγειων κατασκευών.
Παράμετροι Προδιαγραφών:
| Χωρητικότητα Γεώτρησης B |
1300m προς τα κάτω / 1300m οριζόντια / 800m προς τα πάνω |
| Χωρητικότητα Γεώτρησης N |
1000m προς τα κάτω / 1000m οριζόντια / 500m προς τα πάνω |
| Χωρητικότητα Γεώτρησης H |
500m προς τα κάτω / 500m οριζόντια / 300m προς τα πάνω |
| Γωνία Γεώτρησης |
0-180° Πανκατευθυντική στο Διάστημα |
| Ισχύς Ηλεκτρικού Κινητήρα/ Στροφές |
75kW (1450r/min) |
| Μέγιστη Ροή Κύριας Αντλίας |
145L/min |
| Μέγιστη Πίεση Κύριας Αντλίας |
30MPa |
| Μέγιστη Ροή Αντλίας Σέρβις |
65L/min |
| Μέγιστη Πίεση Αντλίας Σέρβις |
24MPa |
| Μήκος Τροφοδοσίας |
1.8m |
| Ταχύτητα Τροφοδοσίας |
0.8m/s |
| Δύναμη Τροφοδοσίας |
108kN |
| Δύναμη Έλξης |
108kN |
| Λειτουργία Οδήγησης |
Ηλεκτρικός Κινητήρας |
| Διάμετρος Οπής Ατράκτου |
93mm |
| Ταχύτητα Ατράκτου |
0-1400r/min |
| Μέγιστη Ροπή |
1650Nm |
| Δύναμη Ανύψωσης Βίντσι |
12kN (Χωρίς φορτίο) / 4kN (Πλήρες φορτίο) |
| Χωρητικότητα Σχοινιού |
1300m |
| Ταχύτητα Σχοινιού |
250m/min (Πλήρες φορτίο) / 90m/min (Χωρίς φορτίο) |
| Διάμετρος Σχοινιού |
5mm |
| Διαφορά Πίεσης Λειτουργίας Βίντσι |
20MPa |
| Τύπος Συγκρατητήρα Ράβδου |
Κύλινδρος Αζώτου |
| Μέγιστη Διάμετρος Οπής Συγκρατητήρα Ράβδου |
170 (χωρίς καπάκι) |
| Αξονική Δύναμη Συγκράτησης |
118kN |
| Μέγιστη Πίεση Αντλίας Λάσπης |
10MPa |
| Μέγιστη Ροή Αντλίας Λάσπης |
160L/min |
| Διαστάσεις Γεωτρύπανου (Μ×Π×Υ) |
3800×980×1890mm |
| Διαστάσεις Μονάδας Ισχύος (Μ×Π×Υ) |
2080×1100×1660mm |
| Διαστάσεις Μονάδας Ελέγχου (Μ×Π×Υ) |
420×700×1100mm |
| Βάρος Κύριου Σώματος Γεωτρύπανου |
1900kg |
| Βάρος Μονάδας Ισχύος |
1100kg |
| Βάρος Μονάδας Ελέγχου |
80kg |
Γιατί να επιλέξετε το SINOCOREDRILL UN1000;
-
Αντικαθιστά τα εισαγόμενα γεωτρύπανα σηράγγων με ίση ή ανώτερη απόδοση
-
Υψηλή αξιοπιστία και χαμηλό κόστος συντήρησης
-
Σχεδιασμένο ειδικά για στενές σήραγγες και σκληρές γεωλογικές συνθήκες
-
Ενισχυμένη ασφάλεια μέσω μηχανικών και υδραυλικών συστημάτων προστασίας
-
Πλήρης υποστήριξη μετά την πώληση, γνήσια ανταλλακτικά και παγκόσμια εξυπηρέτηση
