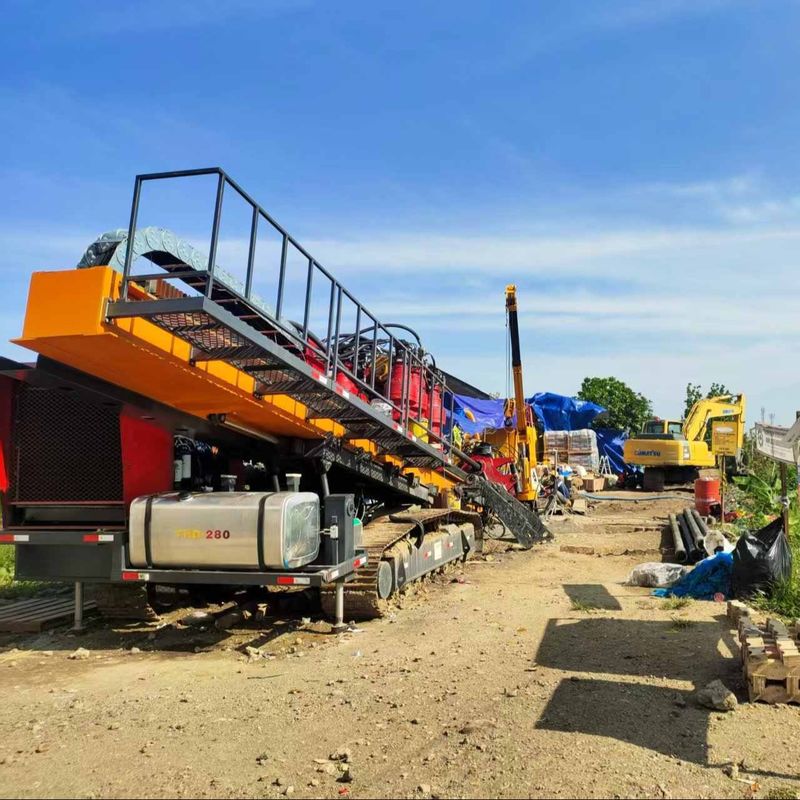

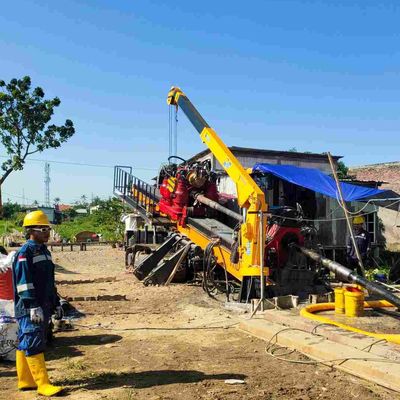

THD-280 Οριζόντια κατευθυνόμενη γεωτρύπανο για έργα χωρίς τάφρους μεγάλης διαμέτρου

ΤHD-280 Οριζόντια κατευθυνόμενη τρύπα για έργα μεγάλου διαμέτρου χωρίς χαρακώματα

Δυνατό, ακριβές, κατασκευασμένο για προκλητικά έργα.

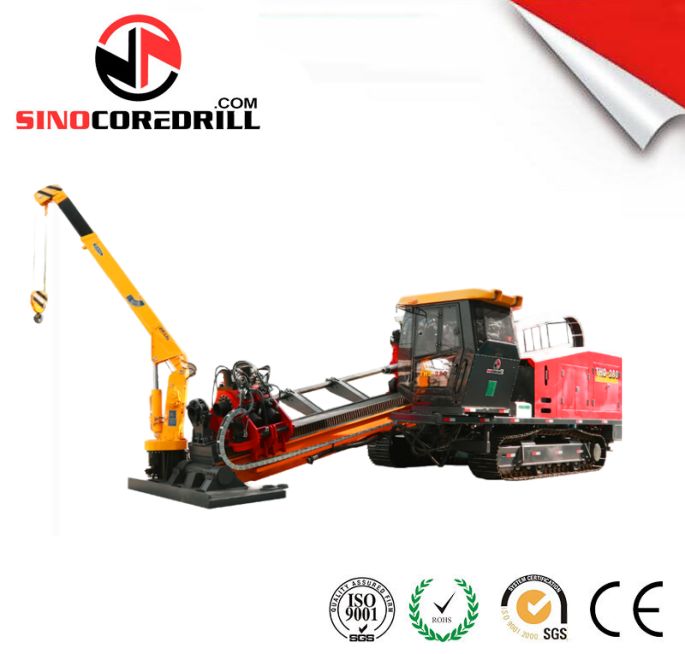

Το THD-280T Horizontal Directional Drilling Rig της SINOCOREDRILL είναι ένα σύστημα HDD αιχμής που έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις των μεγάλων διαμέτρων υπόγειων εγκαταστάσεων αγωγών σε αστικές, βιομηχανικές,και διασυνοριακές υποδομέςΣχεδιασμένο με υψηλή ώθηση, ροπή και έξυπνα χαρακτηριστικά ελέγχου, το THD-280T είναι κατασκευασμένο για προκλητικούς γεωλογικούς σχηματισμούς και μακρινά σχέδια χωρίς χαρακώματα.

Βασικές τεχνικές προδιαγραφές

• Δοκιμαστική ροπή: 65.000 Nm

• Μέγιστη δύναμη ανάκαμψης: 2800 kN

• Μέγιστη δύναμη ώθησης: 2800 kN

• Ταχύτητα περιστροφής: 0·100 στροφές ανά λεπτό (χωρίς βήματα, ρυθμιζόμενη σε 2 ταχύτητες)

• Δύναμη κινητήρα ντίζελ: 390 kW @ 2200 στροφές/λεπτο.

• Διάρκεια της ράβδου γεώτρησης: 6 μέτρα

• Διάμετρος τρύπας του κύριας σπείρας: 76 mm

• Συστήματα κίνησης: Ράκ και πινέ

• Υδραυλικό σύστημα: πλήρως αυτόματο, ευαίσθητο στο φορτίο

• Τρόπος ελέγχου: Ενσωματωμένη κονσόλα χειρισμού με παρακολούθηση σε πραγματικό χρόνο

Υψηλή απόδοση σε απαιτητικές συνθήκες

Με ονομαστική ροπή 65.000 Nm, το THD-280T παρέχει την δύναμη περιστροφής που απαιτείται για την γεώτρηση μέσω πυκνών στρωμάτων πετρώματος, σκληρού πηλού, χαλίκι και μικτού εδάφους.Η ισχύς ώθησης και ανάσυρσης των 2800 kN εξασφαλίζει ότι οι μεγάλες διαδρομές, είτε είναι κάτω από ποτάμια, αυτοκινητοδρόμους ή πυκνοκατοικημένες αστικές περιοχές, εκτελούνται αποτελεσματικά και με ακρίβεια.

Το σύστημα ελέγχου μεταβλητής περιστροφής δύο σταδίων παρέχει ομαλή παροχή ισχύος και ακριβή έλεγχο της κατεύθυνσης, επιτρέποντας στους χειριστές να προσαρμόζονται εύκολα στις συνθήκες γεώτρησης σε πραγματικό χρόνο.Αυτό καθιστά το THD-280T ιδανικό για κατευθυνόμενες εργασίες γεώτρησης σε αγωγούς πετρελαίου και φυσικού αερίου, καλώδια ηλεκτρικής ενέργειας, αγωγές ύδρευσης και εγκαταστάσεις οπτικών ινών.

Έξυπνη μηχανική για την αποτελεσματικότητα των χειριστών

Η πλήρως κλειστή καμπίνα χειριστή είναι εξοπλισμένη με έναν διαισθητικό πίνακα ελέγχου, ψηφιακά όργανα παρακολούθησης,και εργονομική διάταξη για μεγάλες βάρδιεςΌλα τα δεδομένα λειτουργίας, όπως ροπή, πίεση, δύναμη ανάκαμψης και ταχύτητα περιστροφής, εμφανίζονται σε πραγματικό χρόνο.

Ένα υδραυλικό αυτόματο φορτιστή ράβδου είναι διαθέσιμο ως επιλογή, μειώνοντας την ένταση εργασίας και επιταχύνοντας τον χειρισμό των σωλήνων.Το σχεδιασμό του ξύλου του τρυπανιού 6 μέτρων αυξάνει περαιτέρω την αποδοτικότητα μειώνοντας τη συχνότητα αλλαγής του ξύλου και ελαχιστοποιώντας τον χρόνο στάσιμης λειτουργίας.

Σκληρή δομή και αξιόπιστα εξαρτήματα

Το THD-280T διαθέτει ένα ανθεκτικό σύστημα κίνησης rack-and-pinion, προσφέροντας ανώτερη αντοχή στην φθορά και διατηρώντας υψηλή ακρίβεια τοποθέτησης.Η βάση του μηχανήματος είναι τοποθετημένη σε ενισχυμένη πλατφόρμα σιδηροδρομικών γραμμών από χάλυβα, επιτρέποντάς του να κινείται εύκολα σε ποικίλες συνθήκες εδάφους, συμπεριλαμβανομένων λασπογλυφικών, βραχώδεις και πλαγιωμένων χώρων κατασκευής.

Το κύριο σπιντέλο με τρύπα 76 mm παρέχει γενναιόδωρο διαχωρισμό για την ροή λάσπης και τις επιλογές εργαλείων.Αυτό επιτρέπει την απρόσκοπτη ενσωμάτωση με ένα ευρύ φάσμα εργαλείων και συστημάτων διαχείρισης υγρώνΗ συσκευή είναι επίσης συμβατή με βιομηχανικά τυπικά νήματα σωλήνων γεωτρήσεων και εξαρτήματα HDD.

Ενσωματωμένο σύστημα λάσπης και κυκλοφορίας

Για την υποστήριξη της γεωτρήσεις χωρίς χαρακώματα μεγάλων αποστάσεων, το THD-280T μπορεί να συνδυαστεί με ένα πλήρες σύστημα ανάμειξης και ανακύκλωσης λάσπης.Αυτές οι μονάδες είναι σχεδιασμένες για να διατηρούν σταθερή πίεση υγρού και να αφαιρούν αποτελεσματικά τα κοτσάνια, προστατεύοντας τα τοιχώματα των γεωτρήσεων και ελαχιστοποιώντας την αντίσταση της γεώτρησης.

Τα προηγμένα συστήματα διήθησης συμβάλλουν στην παράταση της ζωής των αντλιών και των βαλβίδων, ενώ ο ευφυής έλεγχος ροής μειώνει τα απόβλητα και την περιβαλλοντική επίπτωση.Προαιρετικά πρόσθετα γεωτρήσεις και πολυμερή μπορούν να ενσωματωθούν για αυξημένη σταθερότητα.

Εφαρμογές σε πολλούς τομείς

Η συσκευή HDD THD-280T είναι κατάλληλη για μια ευρεία ποικιλία εφαρμογών χωρίς χαρακώματα, συμπεριλαμβανομένων:

• Διασταυρώσεις δήμων αγωγών
  (νερό, αέριο, λύματα)

• Ηλεκτρικοί αγωγοί και αγωγές τηλεπικοινωνιών

• Εγκαταστάσεις αγωγών πετρελαίου και φυσικού αερίου

• Διασταυρώσεις ποταμών και αυτοκινητοδρόμων

• Διεύρυνση των αστικών υποδομών

• Συνδεσιμότητα βιομηχανικών χώρων

Είναι ιδιαίτερα χρήσιμο σε έργα που απαιτούν οριζόντια γεωτρύπανση μεγάλων αποστάσεων, υψηλή χωρητικότητα φορτίου ή εγκαταστάσεις σε ευαίσθητα ή συμφόρηση περιβάλλοντα όπου η ανοιχτή ανασκαφή δεν είναι εφικτή.

Κατασκευασμένο για Παγκόσμια Πρότυπα και Μακροζωία

Η SINOCOREDRILL σχεδιάζει και κατασκευάζει τις συσκευές HDD υπό αυστηρό έλεγχο ποιότητας και διεθνή πιστοποίηση.διασφάλιση μακράς διάρκειας ζωής και ελάχιστων δαπανών συντήρησηςΟ μοντελοποιημένος σχεδιασμός του καθιστά επίσης την εξυπηρέτηση πεδίου πιο προσβάσιμη και αποτελεσματική.

Τα ανταλλακτικά, η τεχνική υποστήριξη και οι υπηρεσίες κατάρτισης είναι άμεσα διαθέσιμα από το παγκόσμιο δίκτυο εξυπηρέτησης μας, με ειδική κάλυψη στη Νοτιοανατολική Ασία, τη Μέση Ανατολή και τη Λατινική Αμερική.

Γιατί να επιλέξετε το THD-280T;

• Αποδεδειγμένη απόδοση σε απαιτητικά περιβάλλοντα χωρίς χαρακώματα

• Σχεδιασμός δομών υψηλής αντοχής και υψηλής ακρίβειας

• Ευφυές υδραυλικό και σύστημα ελέγχου

• Προσαρμόσιμες με βαρέτριες ράβδων, μονάδες λάσπης και κιτ αυτοματισμού

• Υποστηρίζεται από την ομάδα υποστήριξης της SINOCOREDRILL
