Λεπτομέρειες:
|
| Πρότυπο: | 6CTA (και νερό δαπανών που δροσίστηκε) | Μετατόπιση: | 8.3L (2,19 αμερικανικά γαλόνια) |
|---|---|---|---|
| Δύναμη: | 178kW (240HP) | Εκτιμημένη περιστροφή/λεπτό (εργοστάσιο που θέτει): | 2200rpm |
| Μηχανή περιστροφής: | Διπλή υδραυλική μηχανή - μεταβλητός και αντιστρέψιμος κατασκευαστής: Sauer-DANFOSS | Βάρος: | 14500 κλ (31973 λίβρες) |
| Διαστάσεις μεταφορών (Λ × W ×H): | 5900×2240×2500mm (ίντσα 232.3×88.1×98.4) | ||
| Υψηλό φως: | Πλήρης υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων διαμαντιών,178kW εγκατάσταση γεώτρησης διατρήσεων πυρήνων διαμαντιών,2200rpm εγκατάσταση γεώτρησης διατρήσεων πυρήνων |
||

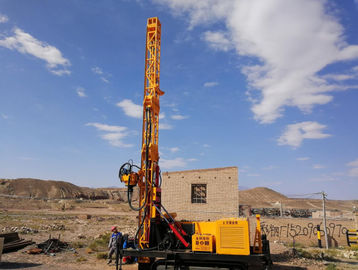

Πλήρης υδραυλικός γεωτεχνικός τρυπώντας με τρυπάνι εξοπλισμός εγκαταστάσεων γεώτρησης πυρήνων διαμαντιών
Η υδραυλική υπόγεια εγκατάσταση γεώτρησης διατρήσεων πυρήνων είναι κατάλληλη για τις τρύπες με σκοπό την εξερεύνηση ορυχείων με τρυπάνι, επίσης θα μπορούσαν να χρησιμοποιηθούν στην εκπυρήνωση επιφάνειας, την εφαρμοσμένη μηχανική σιδηροδρόμων, να ανοίξουν, την κατασκευή και το πρόγραμμα συντήρησης νερού. Βέβαιος που ωφελείται πολύ από το άριστη και αξιόπιστη απόδοση.
Ι. κύρια χαρακτηριστικά γνωρίσματα της εγκατάστασης γεώτρησης:
1. Η αντλία πετρελαίου οδηγεί τη μηχανή για να περιστραφεί, υδραυλικός κύλινδρος που λειτουργεί χωρίς έναν πυργίσκο.
2. Το σύστημα μηχανών διατρήσεων πυρήνων της περιστροφής, τροφή, που αντλεί και που στερεώνει στηρίζεται στη ρευστή κίνηση καθιστώντας την τρυπώντας με τρυπάνι εργασία σας ομαλή από οποιοδήποτε ανταγωνιστή
3. Η γρήγορη ταχύτητα διάτρυσης μπορεί τρύπες τρυπανιών από οποιαδήποτε γωνία στη σήραγγα εργασίας από τη στήλη, να κτυπήσει τη δυνατότητα εφαρμογής
4. Με τον β-οδηγό, η εγκατάσταση γεώτρησης παρέχει το υψηλότερο concentrivity για έναν κύριο άξονα
5. Εύκολος στη συντήρηση, την επισκευή, την αποσύνθεση, την εγκατάσταση και τη μετακίνηση.
Όλη η υδραυλική υπόγεια εγκατάσταση γεώτρησης διατρήσεων πυρήνων αποτελείται από τη μονάδα ισχύος, το σώμα μηχανών, το πίνακα ελέγχου, τη μονάδα περιστροφής, τον κάτοχο ράβδων και την αντλία λάσπης.
ΙΙ. κύριες παράμετροι απόδοσης hydx-6
Οι αριθμοί σε αυτούς τους πίνακες έχουν υπολογιστεί, βασισμένος στην εμπειρία τομέων, και μπορούν να αναμένονται εύλογα. Η πραγματική ικανότητα διάτρυσης θα εξαρτηθεί από τα εργαλεία και τους όρους -λαβής, τις τεχνικές διάτρυσης και τον εξοπλισμό χρησιμοποιούμενους.
| Μηχανή diesel | Πρότυπο | 6CTA (και νερό δαπανών που δροσίστηκε) |
| Μετατόπιση | 8.3L (2,19 αμερικανικά γαλόνια) | |
| Δύναμη | 178kW (240HP) | |
| Εκτιμημένη περιστροφή/λεπτό (εργοστάσιο που θέτει) | 2200rpm | |
| Ικανότητα διάτρυσης | Υδραυλική εγκατάσταση γεώτρησης πυρήνων διαμαντιών BQ | 2000 μ (6560 πόδια) |
| NQ | 1600 μ (5248 πόδια) | |
| HQ | 1300 μ (4264 πόδια) | |
| PQ υδραυλική εγκατάσταση γεώτρησης πυρήνων διαμαντιών | 1000 μ (3280 πόδια) | |
| Μηχανή περιστροφής | Διπλή υδραυλική μηχανή - μεταβλητός και αντιστρέψιμος κατασκευαστής: Sauer-DANFOSS | |
| Περιστροφή/λεπτό | Αλλαγή 0-1100 περιστροφή/λεπτό Stepless δύο μετατοπίσεων | |
| Αναλογίες της υδραυλικής εγκατάστασης γεώτρησης πυρήνων διαμαντιών | 1$ο 8.776:1 2$ο 2.716:1 | |
| Επικεφαλής ανοιχτήρι | sidewise γλιστρώντας τρόπος με την υδραυλική κίνηση | |
| Κεφάλι τρυπανιών | Υδραυλικό τσοκ (PQ) | Υδραυλικά ανοιγμένος, στερέωση ανοίξεων δίσκων, κανονικά κλειστή Γ ικανότητα εκμετάλλευσης τύπων αξονική 222 400 Ν |
| Μέγιστη ροπή | 6400 Ν·μ (4717 lbf·πόδια) | |
| Διάμετρος λαβής | 121 χιλ. (4,76 ίντσα) | |
| Μέγιστη ικανότητα ανύψωσης του άξονα | kN 220 (49456 lbf) | |
| Μέγιστη δύναμη σίτισης | kN 110 (24728 lbf) | |
| Αρχική αντλία | Υδραυλική αντλία: Με αξονικό έμβολο μεταβλητή τρηπλή αντλία μετατοπίσεων για την οδήγηση rotator, αντλία λάσπης βαρούλκων & ισοπεδώνοντας γρύλοι. Με το αισθαμένος σύστημα φορτίων. | Κατασκευαστής: DANFOSS 1$η αντλία: 200LPM στην αντλία 31.5MPa 2$ος: 120LPM στην αντλία 28MPa 3$ος: 102 LPM σε 16MPa |
| Υδραυλική δεξαμενή | Ικανότητα | 420 Λ (111 αμερικανικά γαλόνια) |
| Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 38-70m/min (γυμνό τύμπανο) | |
| Ικανότητα του κεντρικού αγωγού | Ανύψωση της δύναμης (ενιαίο καλώδιο) | 120kN (26976 lbf) |
| Ανελκυστήρας | Διάμετρος χαλύβδινων συρμάτων | 22 χιλ. (0,86 ίντσες) |
| Μήκος χαλύβδινων συρμάτων | 50 μ (164 πόδια) | |
| Ικανότητα του ανελκυστήρα καλωδιώσεων | Ανύψωση της δύναμης (ενιαίο καλώδιο) | kN 15 (3372 lbf) (γυμνό τύμπανο) |
| Διάμετρος χαλύβδινων συρμάτων | 6 χιλ. (0,24 ίντσες) | |
| Μήκος χαλύβδινων συρμάτων | 2000 μ (6560 πόδια) | |
| Ύψος ιστών | 11 μ (36 πόδια) | |
| Γωνία ρύθμισης ιστών | 0°-90° | |
| Γωνία διάτρυσης της υδραυλικής εγκατάστασης γεώτρησης πυρήνων διαμαντιών | 45º από οριζόντιο σε 90ºvertical κάτω | |
| Ιστός | Κτύπημα σίτισης | 3800 χιλ. (150 ίντσα) |
| Κτύπημα ολίσθησης | 1500 χιλ. (59 ίντσα) | |
| Τράβηγμα τροφών | 22000kg (48510 λίβρες) | |
| Ώθηση τροφών | 11000kg (24255 λίβρες) | |
| Τράβηγμα ράβδων | 3m ή 6m (9.84feet ή 19.68feet) | |
| Τύπος | Εναλλάσσοντας τρηπλός δύτης αντλιών | |
| Πρότυπο | BW320 | |
| Αντλία λάσπης | Κτύπημα | 110mm (4,3 ίντσα) |
| Όγκος παραγωγής | 320.230.165.118 λ/λ (84,5, 61, 44, 31 αμερικανικά γαλόνια/λ.) | |
| Πίεση απαλλαγής | 4.0, 5.0, 6.0, MPA 8.0 (580, 725, 870, 1160 PSI) | |
| Σφιγκτήρας ποδιών | Πεδίο στερέωσης | 55.5-117.5 χιλ. (2.19-4.63 ίντσα) μέσω της τρύπας Ф154mm (6,06 ίντσα) |
| Βάρος | 14500 κλ (31973 λίβρες) | |
| Άλλοι | Διαστάσεις μεταφορών (Λ × W ×H) | 5900×2240×2500mm (ίντσα 232.3×88.1×98.4) |
| Τρόπος μεταφορών | Αντιολισθητική αλυσίδα χάλυβα |
