Λεπτομέρειες:
|
| Τύπος: | Τριάρι Λάσπη αντλία | Μέγεθος: | BW250 |
|---|---|---|---|
| Κτύπημα (χιλ.): | 100 | ΣΚΑΦΟΣ ΤΗΣ ΓΡΑΜΜΉΣ DIA (χιλ.): | 80 65 |
| Ογκομετρική αποδοτικότητα: | 85% | Συνολική αποδοτικότητα: | 72% |
| Βάρος: | 500 KG | Dimession: | 1000*1550*1200mm |
| Επισημαίνω: | αντλίες λάσπης για γεωτρύπανα,αντλίες λάσπης για γεωτρύπανα |
||

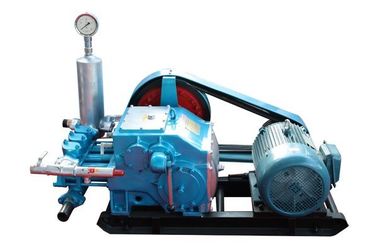

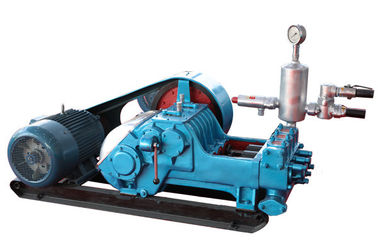

Οριζόντια τρηπλή αντλία λάσπης ορυχείου παραγωγής 6MPa BW250 250L
BW250 η τρηπλή αντλία λάσπης είναι οριζόντια, τρι-κύλινδρος, που εναλλάσσει να τρηπλός-ενεργήσει την εμβολοφόρο αντλία. Θα μπορούσε να προσαρμοστεί στη διαφορετικές πίεση και τη ροή. Η ανώτατη πίεσή της μπορεί να φθάσει τόσο σε υψηλό όπως MPA 6 (φραγμός 60).
Έχει τα κύρια χαρακτηριστικά γνωρίσματα shaftgears multe-ταχύτητας, αποταμίευσης δύναμης, του απλού και συμπαγούς σχεδίου, φως μέσα. βάρος και υψηλή αποδοτικότητα, και διάρκεια, εύκολος και ασφαλής στη λειτουργία, τη συντήρηση και τις χαμηλές δαπάνες λειτουργίας. λειτουργεί συνήθως υπό τους όρους της άμμου ιξώδους όχι περισσότερο από 4% sec.mud (18-25) που φορτώνεται στη λάσπη, (7-10) pH-αξία και (0-50) θερμοκρασία ℃
| ΠΡΟΤΥΠΟ | Bw-150 | Bw-160/10 | BW250 | ||
| ΤΥΠΟΣ | SINGLE-ACTING ΤΡΗΠΛΟ ΕΜΒΟΛΟ | SINGLE-ACTING ΤΡΗΠΛΟ ΕΜΒΟΛΟ | SINGLE-ACTING ΤΡΗΠΛΟ ΕΜΒΟΛΟ | ||
| ΚΤΥΠΗΜΑ (χιλ.) | 70 | 70 | 100 | ||
| ΣΚΑΦΟΣ ΤΗΣ ΓΡΑΜΜΉΣ DIA (χιλ.) | 70 | 70 | 80 | 65 | |
ΤΑΧΥΤΗΤΑ ΑΝΤΛΙΩΝ ( ) |
222 130 86 57 183 107 71 47 |
200 132 83 55 |
200 116 72 42 |
200 116 72 42 |
|
| ΜΕΤΑΤΟΠΙΣΗ (λ/λ) |
150 90 58 38 125 72 47 32 |
160 107 67 44 |
250 145 90 52 |
166 96 60 35 |
|
| ΠΙΕΣΗ (MPA) |
1.8 3,2 4,8 7,0 2.3 4,0 6,0 7,0 |
2.5 4 6,5 10 |
2.5 4,5 6.0 6,0 |
4.0 6,0 7.0 7,0 |
|
| ΔΥΝΑΜΗ ΕΙΣΑΓΩΓΗΣ (KW) | 7.5 |
11 (ηλεκτρικός κινητήρας) 13 (μηχανή diesel) |
15 | ||
| ΣΩΛΗΝΑΣ ΑΝΑΡΡΟΦΗΣΗΣ DIA (ΧΙΛ.) | 51 | 51 | 76 | ||
| ΣΩΛΗΝΑΣ DIA ΑΠΑΛΛΑΓΗΣ (ΧΙΛ.) | 32 | 32 | 51 | ||
| ΜΑΖΑ (κλ) | ΑΝΤΛΙΑ | 380 | 500 | ||
| ΟΜΑΔΑ | 516 | ||||
|
ΤΡΥΠΩΝΤΑΣ ΜΕ ΤΡΥΠΆΝΙ ΤΡΥΠΑ ΒΑΘΟΣ (μ) |
ΔΙΑΤΡΗΣΗ ΠΥΡΗΝΩΝ ΔΙΑΜΑΝΤΙΩΝ<1500> | <150> |
ΔΙΑΤΡΗΣΗ ΠΥΡΗΝΩΝ ΔΙΑΜΑΝΤΙΩΝ<1500> CONVENTROXAL ΔΙΑΤΡΗΣΗ ΠΥΡΗΝΩΝ<1000> |
||
| ΔΙΑΣΤΑΣΕΙΣ (χιλ.) |
1840*795*995 (ηλεκτρικός κινητήρας) 1925*795*1150 (μηχανή diesel) |
1400*860*950 | 1100*995*650 | ||
| ΒΑΡΟΣ (κλ) |
560 (ηλεκτρικός κινητήρας) 630 (μηχανή diesel) |
430 | 650 | ||
Bw-250 οι αντλίες λάσπης είναι εξοπλισμένες με τις εγκαταστάσεις γεώτρησης διατρήσεων στις τρύπες τρυπανιών με τη λάσπη. Κατά τη διάρκεια του πηλού αντλιών αντλιών λάσπης διατρήσεων στην τρύπα για να παρέχει το παλτό στον τοίχο, για να λαδώσει τα εργαλεία διατρήσεων και για να φέρει τα συντρίμμια βράχου μέχρι το έδαφος. Εφαρμόζεται στο γεωλογικό πυρήνα που τρυπά με τρυπάνι και που ερευνά τρυπώντας με το βάθος λιγότερο από 1500 μέτρο.
| BW-250 ΑΝΤΛΙΑ ΛΑΣΠΗΣ | ||
| Τύπος | Οριζόντια, τρηπλή, εναλλάσσοντας, ενιαία να ενεργήσει εμβολοφόρος αντλία | |
| Κτύπημα | 100mm | |
| Άντεξε | 80mm | 65mm |
| Ταχύτητα αντλιών (s.p.m) | 200 116 72 42 | 200 116 72 42 |
| Όγκος παραγωγής (l.p.m) | 250 145 90 52 | 116 96 60 35 |
| Πίεση απαλλαγής (MPA) | 2.5 4,5 6,0 6,0 | 4.0 6,0 7,0 7,0 |
| Ογκομετρική αποδοτικότητα | 85% | |
| Μηχανική αποδοτικότητα | 85% | |
| Συνολική αποδοτικότητα | 70% | |
| Δύναμη εισαγωγής/ταχύτητα (kw/r.p.m) | 15/1500 | |
| Πολλαπλάσια αυλακωμένη τροχαλία D.P (χιλ.) | 410 (Β groove*5) | |
| Ταχύτητα εισαγωγής της αντλίας (r.p.m) | 500 | |
| Μέγιστη αναρρόφηση επικεφαλής (μ) | 2.5 | |
| Εσωτερική διάμετρος της μάνικας αναρρόφησης (χιλ.) | 76 | |
| Εσωτερική διάμετρος της απαλλαγής (χιλ.) | 51 | |
| Γενικές διαστάσεις (χιλ.) | 1100*995*650 | |
| Βάρος (κλ) | 500 (χωρίς δύναμη) | |
