Λεπτομέρειες:
|
Τύπος: | Ανεμιστήρας αέρα ριζών | Μέγεθος: | SL4005/SL5003/SL5006 ΤΟ /SL5009. .etc |
---|---|---|---|
Δροσίζοντας τρόπος: | Αερόψυκτος και Water-Cooled | εφαρμογή: | Ανεμιστήρας ή κενό |
Εγκατεστημένη περιοχή: | εσωτερική, υπαίθρια, περιβαλλοντική θερμοκρασία, εάν υπάρχει μια επικίνδυνη θέση | Drivingway: | Σύζευξη, β-ζώνη |
Υψηλό φως: | sl4005 ανεμιστήρας αέρα τύπων ριζών,sl4005 ανεμιστήρας ρίζας αέρα,δροσισμένος νερό ανεμιστήρας ρίζας αέρα |

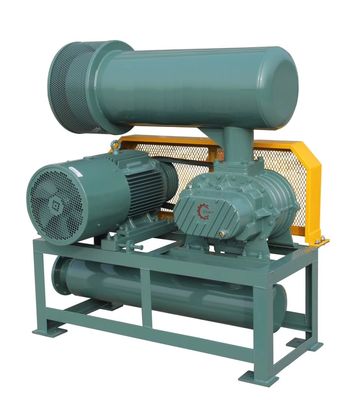

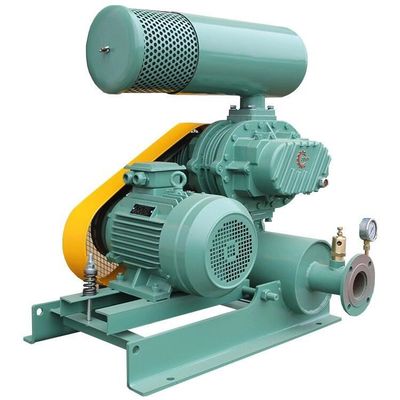

Χαμηλού θορύβου συμπαγής δομών ανεμιστήρας αέρα ριζών δεξαμενών πετρελαίου τρεις-λοβών διπλός
Περιγραφή προϊόντων
1)Ο ανεμιστήρας ριζών είναι ένας ογκομετρικός ανεμιστήρας.
2)Η ροή αέρα είναι ανάλογη προς την ταχύτητα. Το στροφείο τρεις-λοβών περιστρέφεται κάθε φορά, και δύο στροφεία αναπνέουν και εξάτμιση για τρεις φορές
Έναντι του τύπου δύο-λοβών, ο παλμός αερίου είναι λιγότερος, οι αλλαγές φορτίων είναι μικρότερες, η μηχανική δύναμη είναι ισχυρότερη, ο θόρυβος είναι χαμηλός, και η δόνηση είναι μικρή
3) Υπάρχουν στροφεία τρεις-λοβών 2pcs στους δύο παράλληλους άξονες. Το μικρό χάσμα είναι μεταξύ των στροφείων και της εσωτερικής επιφάνειας της ελλειπτικής δεξαμενής και κάθε στροφείου.
Το στροφείο περιστρέφεται σε έναν σταθερής ταχύτητας στην αντίθετη κατεύθυνση. Ένα συγκεκριμένο ποσό του αερίου που περιβάλλεται με τη δεξαμενή και τα στροφεία μεταφέρεται από την πλευρά αναρρόφησης στην πλευρά εξάτμισης
4) Κάθε στροφείο και ο συγχρονισμός του εργαλείου κρατούν πάντα τη σωστή θέση φάσης, η αμοιβαία επαφή δεν, έτσι μπορεί να επιταχυνθεί επάνω χωρίς εσωτερική λίπανση, είναι απλή, σταθερή λειτουργία και η απόδοση, αυτό προσαρμόζεται στους διάφορους σκοπούς και τις χρήσεις σε ένα ευρύ φάσμα των τομέων.
Τρία στροφεία λοβών που απασχολούνται στην αρχή
Κύρια δομή
Κύρια χαρακτηριστικά γνωρίσματα:
Αναφορά εγκαταστάσεων ανεμιστήρων αέρα ριζών
CNC στροφείων επεξεργαμένος στη μηχανή κέντρο
Το στροφείο είναι το στροφείο & ο άξονας που ενσωματώνεται που διαμορφώνονται qt500-7. Υποβάλλεται σε επεξεργασία ολοκληρωτικά από το επεξεργαμένος στη μηχανή κέντρο για να αποφύγει τις ανεπάρκειες που προκαλούνται από το χωρισμό του στροφείου και του άξονα (παραμόρφωση, θερμική επέκταση, μη ευθυγράμμιση, ένδυση, κ.λπ.)
Κέντρο δοκιμής απόδοσης ανεμιστήρων ριζών
Η επιχείρησή μας χρησιμοποιεί το σύστημα δοκιμής ανεμιστήρων ριζών μικροϋπολογιστών που αναπτύσσεται από κοινού από τα γνωστά όργανα μας ανάπτυξης και έρευνας δοκιμής στην Κίνα κάτω από την τεχνική καθοδήγηση των ιαπωνικών και αμερικανικών επιχειρήσεων.
Αυτό το σύστημα δοκιμής εισάγει την προηγμένα απόκτηση και το σύστημα παρακολούθησης σημάτων CRAS
Σύμφωνα με τον εθνικό βιομηχανικά τυποποιημένο <>>, είναι εξοπλισμένο με τους διάφορους αισθητήρες σημάτων και τα όργανα επίδειξης που καλύπτουν τις απαιτήσεις της ακρίβειας δοκιμής, της υψηλής αξιοπιστίας και της εύκολης παρατήρησης.
Συλλέγει τη ροή αέρα, την πίεση αέρα, το θόρυβο, τη δόνηση, την ταχύτητα, τη θερμοκρασία, το ρεύμα, την τάση και άλλα σήματα στον υπολογιστή. Μπορεί να πραγματοποιήσει on-line να ελέγξει, ανάλυση, αποθήκευση αρχείων από τον υπολογιστή, και είναι το κύριο επίπεδο μεταξύ των εσωτερικών αντίστοιχων
Πρότυπη επιλογή ανεμιστήρων ριζών:
Στην περίπτωση του μικτού αέρα, παρακαλώ δείξτε την αναλογία σύνθεσης και το μοριακό βάρος.
Τυποποιημένος όρος (S: 201, μια μια τυποποιημένη ατμοσφαιρική πίεση, ροή κρατικού αέρα σχετικής υγρασίας 65%)
Όρος αναρρόφησης (temperaturepressure αναρρόφησης, αξία θερμοκρασίας)
Προδιαγραφές
πρότυπο |
Εξάτμιση Λιμένας Dia (ΚΚ) |
Ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό | 1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
Μ3 λ. |
KW |
Μ3 λ. |
KW |
Μ3 λ. |
KW |
Μ3 λ. |
KW |
Μ3 λ. |
KW |
Μ3 λ. |
KW |
Μ3 λ. |
KW | M3/min | KW | |||
SL 4005 |
50 (2») |
1000 | 2.46 | 0,80 | 2.11 | 1.30 | 1.88 | 1.80 | 1.67 | 2.40 | 1.48 | 2.90 | 1.25 | 3.50 | ||||
1200 | 3.11 | 0,90 | 2.78 | 1.60 | 2.53 | 2.20 | 2.32 | 2.90 | 2.13 | 3.50 | 1.91 | 4.20 | 1.76 | 4.70 | ||||
1400 | 3.76 | 1.10 | 3.43 | 1.80 | 3.18 | 2.60 | 2.97 | 3.30 | 2.78 | 4.10 | 2.56 | 4.90 | 2.42 | 5.50 | ||||
1600 | 4.41 | 1.20 | 4.08 | 2.10 | 3.83 | 2.90 | 3.62 | 3.80 | 3.43 | 4.70 | 3.22 | 5.60 | 3.07 | 6.30 | ||||
1800 | 5.06 | 1.40 | 4.73 | 2.30 | 4.48 | 3.30 | 4.27 | 4.30 | 4.08 | 5.30 | 3.87 | 6.20 | 3.72 | 7.10 | ||||
2000 | 5.71 | 1.50 | 5.38 | 2.60 | 5.13 | 3.70 | 4.92 | 4.80 | 4.73 | 5.90 | 4.52 | 6.90 | 4.38 | 7.90 | ||||
2200 | 6.36 | 1.70 | 6.03 | 2.80 | 5.78 | 4.00 | 5.57 | 5.20 | 5.38 | 6.40 | 5.18 | 7.60 | 5.03 | 8.70 | ||||
SL 5003 |
65 (2,5») |
800 | 2.37 | 1.00 | 2.02 | 1.60 | 1.75 | 2.10 | 1.63 | 2.60 | 1.43 | 3.20 | 1.23 | 4.02 | ||||
1000 | 3.18 | 1.30 | 2.83 | 2.00 | 2.56 | 2.60 | 2.43 | 3.30 | 2.13 | 4.00 | 1.95 | 4.60 | 1.75 | 5.50 | ||||
1200 | 3.98 | 1.50 | 3.63 | 2.40 | 3.36 | 3.20 | 3.13 | 4.00 | 2.93 | 4.80 | 2.75 | 5.60 | 2.59 | 6.40 | ||||
1400 | 4.78 | 1.80 | 4.43 | 2.70 | 4.16 | 3.70 | 3.94 | 4.60 | 3.74 | 5.60 | 3.56 | 6.50 | 3.39 | 7.40 | 3.24 | 8.40 | ||
1600 | 5.59 | 2.10 | 5.24 | 3.00 | 5.17 | 4.20 | 4.94 | 5.30 | 4.68 | 6.40 | 4.56 | 7.40 | 4.29 | 8.50 | 4.14 | 9.60 | ||
1800 | 6.39 | 2.30 | 6.04 | 3.50 | 5.87 | 4.70 | 5.75 | 5.90 | 5.45 | 7.10 | 5.17 | 8.50 | 5.09 | 9.60 | 4.98 | 10.80 | ||
2000 | 7.20 | 2.60 | 6.85 | 3.90 | 6.66 | 5.30 | 6.54 | 6.60 | 6.35 | 7.90 | 6.06 | 9.60 | 5.80 | 10.60 | 5.65 | 12.00 | ||
2200 | 8.00 | 2.80 | 7.65 | 4.30 | 7.38 | 5.80 | 7.16 | 7.30 | 6.96 | 8.70 | 6.78 | 10.6 | 6.61 | 11.70 | 6.45 | 13.20 |
πρότυπο |
Εξάτμιση λιμένας Dia (ΚΚ) |
Ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | |||
SL 5006 |
100 (4») |
800 | 3.84 | 1.30 | 3.35 | 2.20 | 2.97 | 3.00 | 2.66 | 3.80 | 2.38 | 4.70 | 2.12 | 5.50 | ||||
1000 | 5.34 | 1.70 | 4.98 | 2.70 | 4.78 | 3.80 | 4.66 | 4.80 | 4.53 | 5.90 | 4.38 | 6.90 | 3.97 | 7.90 | ||||
1200 | 6.36 | 2.00 | 6.25 | 3.30 | 6.01 | 4.50 | 5.88 | 5.80 | 5.46 | 7.00 | 4.98 | 8.88 | 4.65 | 9.50 | ||||
1400 | 7.88 | 2.30 | 7.78 | 3.80 | 7.56 | 5.30 | 7.46 | 6.70 | 7.23 | 8.20 | 6.90 | 9.70 | 6.56 | 11.10 | 6.34 | 12.60 | ||
1600 | 9.70 | 2.70 | 9.55 | 4.30 | 9.37 | 6.00 | 9.12 | 7.70 | 8.76 | 9.40 | 8.21 | 11.00 | 8.05 | 12.70 | 7.88 | 14.40 | ||
1800 | 11.13 | 3.00 | 11.00 | 4.90 | 10.67 | 6.80 | 10.23 | 8.70 | 9.88 | 10.50 | 9.50 | 12.40 | 9.18 | 14.30 | 8.89 | 16.20 | ||
2000 | 12.39 | 3.30 | 12.22 | 5.40 | 11.78 | 7.50 | 11.56 | 10.20 | 11.34 | 11.70 | 11.11 | 13.80 | 10.89 | 15.90 | 10.22 | 18.00 | ||
2200 | 13.64 | 3.70 | 13.15 | 6.00 | 12.78 | 8.30 | 12.46 | 10.60 | 12.18 | 12.90 | 11.93 | 15.20 | 11.69 | 17.50 | 11.48 | 19.80 | ||
SL 5009 |
100 (4») |
800 | 5.83 | 1.70 | 5.20 | 2.90 | 4.72 | 4.20 | 4.32 | 5.40 | 3.96 | 6.00 | 3.62 | 6.90 | ||||
1000 | 7.98 | 2.10 | 7.67 | 3.70 | 7.32 | 5.20 | 7.04 | 6.70 | 6.80 | 8.30 | 6.45 | 9.30 | ||||||
1200 | 9.50 | 2.60 | 8.87 | 4.40 | 8.39 | 6.20 | 7.99 | 8.10 | 7.63 | 9.90 | 7.21 | 10.90 | ||||||
1400 | 11.33 | 3.00 | 10.71 | 5.10 | 10.23 | 7.30 | 9.82 | 9.40 | 9.47 | 11.60 | 9.12 | 12.60 | ||||||
1600 | 13.17 | 3.40 | 12.54 | 5.90 | 12.03 | 8.30 | 11.66 | 10.80 | 11.30 | 13.20 | 10.78 | 15.20 | ||||||
1800 | 15.00 | 3.90 | 14.38 | 6.60 | 13.90 | 9.40 | 13.49 | 12.10 | 13.14 | 14.90 | 12.14 | 16.90 | ||||||
2000 | 16.84 | 4.30 | 16.21 | 7.40 | 15.73 | 10.40 | 15.33 | 13.50 | 14.97 | 16.50 | 13.57 | 18.50 | ||||||
2200 | 18.67 | 4.70 | 18.05 | 8.10 | 17.57 | 11.50 | 17.16 | 14.80 | 16.81 | 18.20 | 16.11 | 20.20 |
πρότυπο |
Dia λιμένων εξάτμισης (ΚΚ) |
Ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | |||
SL 6005 |
80 (3») |
800 | 4.63 | 1.70 | 4.07 | 2.70 | 3.65 | 3.60 | 3.29 | 4.60 | 2.97 | 5.60 | 2.68 | 6.60 | 2.42 | 7.60 | ||
1000 | 6.13 | 2.10 | 5.57 | 3.30 | 5.14 | 4.60 | 4.78 | 5.80 | 4.46 | 7.10 | 4.17 | 8.30 | 3.91 | 9.50 | 3.66 | 10.80 | ||
1200 | 7.62 | 2.50 | 7.07 | 4.00 | 6.64 | 5.50 | 6.28 | 7.00 | 5.96 | 8.50 | 5.67 | 10.00 | 5.76 | 11.50 | 5.00 | 12.90 | ||
1400 | 9.12 | 2.90 | 8.56 | 4.60 | 8.13 | 6.40 | 7.77 | 8.10 | 7.45 | 9.90 | 7.17 | 11.60 | 6.90 | 13.40 | 6.65 | 15.10 | ||
1600 | 10.61 | 3.30 | 10.06 | -- | 9.63 | 7.30 | 9.27 | 9.30 | 8.95 | 11.30 | 8.66 | 13.30 | 8.40 | 15.30 | 8.15 | 17.30 | ||
1800 | 12.11 | 3.70 | 11.55 | 6.00 | 11.12 | 8.20 | 10.76 | 10.50 | 10.44 | 12.70 | 10.16 | 14.90 | 9.89 | 17.20 | 9.64 | 19.40 | ||
2000 | 13.60 | 4.10 | 13.05 | 6.60 | 12.62 | 9.10 | 12.26 | 11.60 | 11.94 | 14.10 | 11.65 | 16.60 | 11.39 | 19.10 | 11.14 | 21.60 | ||
SL 6008 |
125 (5») |
800 | 7.41 | 2.30 | 6.51 | 3.80 | 5.83 | 5.40 | 5.25 | 7.00 | 4.74 | 8.60 | 4.28 | 10.20 | 3.86 | 11.80 | ||
1000 | 10.45 | 2.80 | 9.88 | 4.80 | 9.46 | 6.80 | 9.12 | 8.80 | 8.53 | 10.80 | 8.21 | 12.80 | 7.88 | 14.80 | 7.12 | 16.70 | ||
1200 | 12.98 | 3.40 | 12.29 | 5.80 | 11.61 | 8.20 | 11.12 | 10.50 | 10.52 | 12.90 | 10.21 | 15.30 | 9.64 | 17.70 | 9.25 | 20.10 | ||
1400 | 15.58 | 3.90 | 15.12 | 6.70 | 14.77 | 9.50 | 14.42 | 12.30 | 13.91 | 15.10 | 13.45 | 17.90 | 13.01 | 20.70 | 12.64 | 23.40 | ||
1600 | 16.97 | 4.50 | 16.45 | 7.70 | 15.99 | 10.90 | 15.43 | 14.10 | 14.97 | 17.20 | 14.35 | 20.40 | 13.67 | 23.60 | 13.03 | 26.80 | ||
1800 | 19.67 | 5.10 | 19.46 | 8.70 | 18.99 | 12.20 | 18.50 | 15.80 | 18.10 | 19.40 | 17.78 | 23.00 | 17.40 | 26.60 | 17.03 | 30.10 | ||
2000 | 21.75 | 5.60 | 20.85 | 9.60 | 20.17 | 13.60 | 19.59 | 17.60 | 19.08 | 21.60 | 18.62 | 25.50 | 18.20 | 29.50 | 17.81 | 33.50 |
πρότυπο |
Εξάτμιση λιμένας Dia (ΚΚ) |
Ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | |||
SL 6015 |
150 (6») |
800 | 14.90 | 3.60 | 14.22 | 6.60 | 13.94 | 9.60 | 12.86 | 12.60 | 10.40 | 14.30 | 8.70 | 16.30 | ||||
1000 | 19.38 | 4.60 | 18.71 | 8.30 | 17.43 | 12.00 | 16.34 | 15.80 | 15.20 | 19.93 | 14.20 | 22.93 | ||||||
1200 | 22.87 | 5.50 | 21.20 | 10.00 | 19.91 | 14.40 | 18.83 | 18.90 | 17.83 | 21.40 | 16.07 | 23.40 | ||||||
1400 | 27.36 | 6.40 | 25.68 | 11.60 | 24.40 | 16.80 | 23.31 | 22.10 | 22.02 | 25.00 | 20.12 | 28.00 | ||||||
1600 | 31.84 | 7.30 | 30.17 | 13.30 | 28.88 | 19.30 | 27.80 | 25.20 | 26.21 | 28.60 | 24.56 | 31.60 | ||||||
1800 | 36.33 | 8.20 | 34.65 | 14.90 | 33.37 | 21.70 | 32.28 | 28.40 | 30.40 | 32.20 | 27.49 | 36.20 | ||||||
2000 | 40.81 | 9.10 | 39.14 | 16.60 | 37.85 | 24.10 | 36.77 | 31.50 | 34.59 | 35.70 | 30.50 | 39.70 | ||||||
SL 7006 |
100 (4») |
700 | 6.93 | 2.10 | 6.26 | 3.60 | 5.75 | 5.00 | 5.32 | 6.40 | 4.94 | 7.80 | 4.59 | 9.30 | 4.27 | 10.70 | 4.24 | 10.90 |
800 | 8.15 | 2.50 | 7.48 | 4.10 | 6.97 | 5.70 | 6.54 | 7.30 | 6.16 | 9.00 | 5.81 | 10.60 | 5.50 | 12.20 | 5.20 | 13.80 | ||
1000 | 10.59 | 3.10 | 9.92 | 5.10 | 9.41 | 7.10 | 8.98 | 9.20 | 8.60 | 11.20 | 8.25 | 13.20 | 7.94 | 15.30 | 7.64 | 17.30 | ||
1200 | 13.03 | 3.70 | 12.36 | 6.10 | 11.85 | 8.60 | 11.42 | 11.00 | 11.04 | 13.40 | 10.69 | 15.90 | 10.38 | 18.30 | 10.08 | 20.80 | ||
1400 | 15.47 | 4.30 | 14.81 | 7.10 | 14.29 | 10.00 | 13.86 | 12.80 | 13.48 | 15.70 | 13.13 | 18.50 | 12.82 | 21.40 | 12.52 | 24.20 | ||
1600 | 17.91 | 4.90 | 17.25 | 8.20 | 16.73 | 11.40 | 16.30 | 14.70 | 15.92 | 17.90 | 15.58 | 21.20 | 15.26 | 24.40 | 14.96 | 27.70 |
πρότυπο |
Εξάτμιση λιμένας Dia ΚΚ |
ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | |||
SL 7011 |
150 (6») |
700 | 12.99 | 3.30 | 11.87 | 5.90 | 11.77 | 8.60 | 11.45 | 11.20 | 10.98 | 13.80 | 10.09 | 16.40 | 9.56 | 19.00 | ||
800 | 16.23 | 3.80 | 15.11 | 6.80 | 14.78 | 9.80 | 14.54 | 12.80 | 13.90 | 15.70 | 13.33 | 18.70 | 12.80 | 21.70 | 12.11 | 24.70 | ||
1000 | 20.71 | 4.80 | 19.59 | 8.50 | 18.74 | 12.20 | 18.02 | 16.00 | 17.38 | 19.70 | 16.81 | 23.40 | 16.28 | 27.10 | 14.79 | 30.90 | ||
1200 | 24.88 | 5.70 | 24.11 | 10.00 | 23.25 | 14.50 | 22.52 | 19.00 | 21.88 | 23.40 | 21.31 | 27.90 | 20.78 | 32.40 | 19.28 | 36.90 | ||
1400 | 29.72 | 6.50 | 28.59 | 11.70 | 27.73 | 16.90 | 27.00 | 22.10 | 26.36 | 27.40 | 25.79 | 32.60 | 25.26 | 37.80 | 24.76 | 43.00 | ||
1600 | 33.20 | 7.40 | 32.07 | 13.40 | 31.21 | 19.30 | 30.48 | 25.30 | 29.84 | 31.30 | 29.27 | 37.20 | 28.74 | 43.20 | 28.24 | 49.20 | ||
SL 7018 |
200 (8») |
700 | 21.55 | 4.80 | 19.79 | 9.10 | 18.45 | 13.40 | 17.33 | 17.60 | 16.30 | 18.50 | 14.80 | 19.50 | ||||
800 | 26.22 | 5.50 | 25.46 | 10.40 | 24.12 | 15.30 | 23.56 | 20.20 | 22.70 | 26.50 | 20.70 | 30.50 | ||||||
1000 | 32.54 | 6.90 | 30.79 | 13.00 | 29.45 | 19.10 | 28.32 | 25.20 | 27.60 | 30.34 | 25.60 | 35.34 | ||||||
1200 | 39.87 | 8.30 | 38.12 | 15.60 | 36.77 | 22.90 | 35.65 | 30.20 | 34.90 | 35.60 | 32.63 | 40.60 | ||||||
1400 | 47.20 | 9.70 | 45.44 | 18.20 | 44.10 | 26.70 | 42.98 | 35.30 | 40.00 | 39.45 | 37.00 | 44.45 | ||||||
1600 | 54.53 | 11.00 | 52.77 | 20.80 | 51.43 | 30.60 | 50.30 | 40.30 | 48.65 | 44.20 | 43.55 | 50.20 |
πρότυπο |
Εξάτμιση λιμένας Dia ΚΚ |
Ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | |||
SL 8016 |
200 (8») |
700 | 20.38 | 7.05 | 18.18 | 10.56 | 16.54 | 14.36 | 15.11 | 17.37 | 13.90 | 21.58 | 12.80 | 25.78 | ||||
850 | 25.87 | 8.56 | 23.67 | 13.38 | 22.02 | 17.44 | 20.60 | 21.10 | 19.39 | 26.20 | 18.29 | 31.30 | ||||||
1000 | 31.35 | 10.08 | 29.16 | 15.09 | 27.51 | 20.52 | 26.09 | 24.82 | 24.88 | 30.82 | 23.78 | 36.82 | 22.72 | 42.83 | 21.80 | 48.83 | ||
1150 | 36.84 | 11.59 | 34.65 | 17.35 | 33.00 | 23.59 | 31.57 | 28.54 | 30.37 | 35.45 | 29.27 | 42.35 | 28.21 | 49.25 | 27.29 | 56.15 | ||
1250 | 40.50 | 12.60 | 38.30 | 18.86 | 36.66 | 25.65 | 35.23 | 31.02 | 34.02 | 38.53 | 32.93 | 46.03 | 31.87 | 53.53 | 30.95 | 61.04 | ||
1400 | 45.99 | 14.11 | 43.79 | 21.12 | 42.15 | 28.72 | 40.72 | 34.75 | 39.51 | 43.15 | 38.41 | 51.55 | 37.35 | 59.96 | 36.44 | 68.36 | ||
1500 | 49.65 | 15.11 | 47.45 | 22.63 | 45.80 | 30.78 | 44.38 | 37.23 | 43.17 | 46.23 | 42.07 | 55.24 | 41.01 | 64.24 | 40.10 | 73.24 | ||
SL 8024 |
250 (10») |
700 | 30.85 | 9.34 | 27.73 | 14.94 | 25.32 | 20.92 | 23.29 | 25.74 | 21.54 | 32.04 | 19.95 | 38.33 | ||||
850 | 39.07 | 11.34 | 35.95 | 18.14 | 33.54 | 25.41 | 31.51 | 31.26 | 29.76 | 38.90 | 28.17 | 46.54 | ||||||
1000 | 47.29 | 13.34 | 44.17 | 21.34 | 41.76 | 29.89 | 39.73 | 36.77 | 37.98 | 45.77 | 36.39 | 54.76 | ||||||
1150 | 55.51 | 15.34 | 52.39 | 24.54 | 49.98 | 34.37 | 47.95 | 42.29 | 46.20 | 52.63 | 44.61 | 62.97 | ||||||
1250 | 60.99 | 16.67 | 57.87 | 26.67 | 55.46 | 37.36 | 53.43 | 45.97 | 51.68 | 57.21 | 50.09 | 68.45 | ||||||
1400 | 69.21 | 18.67 | 66.09 | 29.87 | 63.68 | 41.85 | 61.65 | 51.48 | 59.90 | 64.27 | 58.31 | 76.66 | ||||||
1500 | 74.69 | 20.01 | 71.57 | 32.00 | 69.16 | 44.84 | 67.13 | 55.16 | 65.38 | 68.65 | 63.79 | 82.14 |
πρότυπο |
Λιμένας εξάτμισης Dia (ΚΚ) |
Ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | |||
SL 9020 |
250 (10») |
700 | 34.83 | 10.06 | 31.68 | 16.32 | 29.26 | 23.00 | 27.20 | 28.40 | 25.44 | 35.35 | 23.81 | 42.31 | ||||
850 | 43.92 | 12.22 | 40.77 | 19.82 | 38.35 | 27.93 | 36.29 | 34.48 | 34.53 | 42.93 | 32.89 | 51.38 | ||||||
1000 | 53.01 | 14.37 | 49.86 | 23.32 | 47.43 | 32.86 | 45.37 | 40.57 | 43.62 | 50.50 | 41.98 | 60.44 | 40.47 | 70.38 | 39.13 | 80.32 | ||
1150 | 62.09 | 16.53 | 58.94 | 26.82 | 56.52 | 37.79 | 54.46 | 46.65 | 52.70 | 58.08 | 51.07 | 69.51 | 49.55 | 80.94 | 48.22 | 92.37 | ||
1250 | 68.15 | 17.96 | 65.00 | 29.15 | 62.58 | 41.08 | 60.52 | 50.71 | 58.76 | 63.13 | 57.13 | 75.55 | 55.61 | 87.98 | 54.28 | 100.40 | ||
1400 | 77.24 | 20.12 | 74.09 | 32.64 | 71.66 | 46.01 | 69.60 | 56.79 | 67.85 | 70.71 | 66.21 | 84.62 | 64.70 | 98.54 | 63.36 | 112.45 | ||
1500 | 83.30 | 21.56 | 80.15 | 34.98 | 77.72 | 49.30 | 75.66 | 60.85 | 73.91 | 75.76 | 72.27 | 90.67 | 70.76 | 105.57 | 69.42 | 120.48 | ||
SL 9030 |
300 (12») |
700 | 52.65 | 13.82 | 48.12 | 23.54 | 44.68 | 33.83 | 41.78 | 42.20 | 39.24 | 52.61 | 36.97 | 63.01 | ||||
850 | 66.25 | 16.79 | 61.71 | 28.58 | 58.27 | 41.08 | 55.37 | 51.24 | 52.83 | 63.88 | 50.57 | 76.52 | ||||||
1000 | 79.84 | 19.75 | 75.31 | 33.62 | 71.86 | 48.32 | 68.96 | 60.28 | 66.43 | 75.15 | 64.16 | 90.02 | ||||||
1150 | 93.43 | 22.71 | 88.90 | 38.67 | 85.46 | 55.57 | 82.56 | 69.33 | 80.02 | 86.43 | 77.75 | 103.52 | ||||||
1250 | 102.49 | 25.67 | 97.96 | 43.71 | 94.52 | 62.82 | 91.62 | 78.37 | 89.08 | 97.70 | 86.82 | 117.03 | ||||||
1400 | 116.09 | 27.65 | 111.56 | 47.07 | 108.11 | 67.65 | 105.21 | 84.40 | 102.68 | 105.21 | 100.41 | 126.03 | ||||||
1500 | 125.15 | 29.62 | 120.62 | 50.44 | 117.18 | 72.49 | 114.28 | 90.43 | 111.74 | 112.73 | 109.47 | 135.03 | ||||||
Πρότυπο |
Λιμένας Dia εξάτμισης (ΚΚ) |
Ταχύτητα |
Διαφορετική πίεση για τη διαφορετική ροή αέρα κολπίσκων (M3/min) & τη δύναμη άξονων (KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
Περιστροφή/λεπτό |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | |||
SL 10027 |
300 (12») |
800 | 74.04 | 17.21 | 69.22 | 29.60 | 65.60 | 42.71 | 62.59 | 53.39 | 59.88 | 66.58 | 57.57 | 79.77 | ||||
900 | 79.06 | 19.36 | 74.24 | 33.30 | 70.63 | 48.05 | 67.61 | 60.07 | 64.90 | 74.90 | 62.59 | 89.74 | ||||||
1000 | 89.11 | 21.51 | 84.29 | 37.00 | 80.67 | 53.39 | 77.66 | 66.74 | 74.95 | 83.23 | 72.64 | 99.71 | 70.32 | 116.19 | 68.32 | 132.68 | ||
1100 | 99.16 | 23.66 | 94.34 | 40.70 | 90.72 | 58.73 | 87.70 | 73.42 | 84.99 | 91.55 | 82.68 | 109.68 | 80.37 | 127.81 | 78.36 | 145.94 | ||
1250 | 114.23 | 26.89 | 109.41 | 46.25 | 105.79 | 66.74 | 102.77 | 83.43 | 100.06 | 104.03 | 97.75 | 124.64 | 95.44 | 145.24 | 93.43 | 165.85 | ||
1400 | 129.30 | 30.11 | 124.47 | 51.80 | 120.86 | 74.74 | 117.84 | 93.44 | 115.13 | 116.52 | 112.82 | 139.59 | 110.51 | 162.67 | 108.50 | 185.75 | ||
SL 10034 |
350 (14») |
800 | 94.08 | 20.95 | 88.39 | 36.78 | 84.08 | 53.48 | 80.41 | 67.13 | 77.24 | 83.75 | 74.33 | 100.37 | ||||
900 | 100.42 | 23.57 | 94.72 | 41.38 | 90.41 | 60.17 | 86.74 | 75.52 | 83.57 | 94.22 | 80.66 | 112.92 | ||||||
1000 | 113.08 | 26.19 | 107.38 | 45.98 | 103.07 | 66.85 | 99.40 | 83.91 | 96.24 | 104.69 | 93.32 | 125.47 | ||||||
1100 | 125.74 | 30.12 | 120.04 | 52.87 | 115.74 | 76.88 | 112.06 | 96.50 | 108.90 | 120.39 | 105.99 | 144.28 | ||||||
1250 | 144.73 | 34.05 | 139.04 | 59.77 | 134.73 | 86.91 | 131.06 | 109.09 | 127.89 | 136.10 | 124.98 | 163.10 | ||||||
1400 | 163.73 | 36.67 | 158.03 | 64.37 | 153.72 | 93.59 | 150.05 | 117.48 | 146.89 | 146.56 | 143.97 | 175.65 |
Υπεύθυνος Επικοινωνίας: Amelia
Τηλ.:: 86-18051930311
Φαξ: 86-510-82752846
