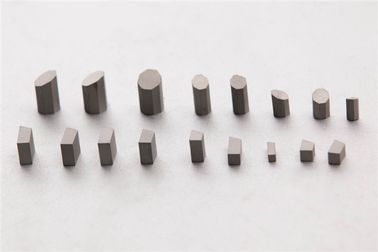

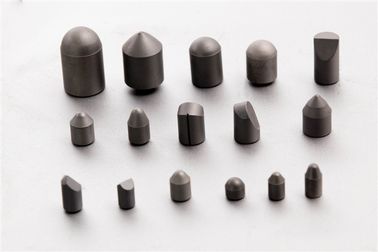

Χοάνη βολφραμίου προϊόντων ενθέτων καρβιδίου βολφραμίου, νέο υλικό βαρκών βολφραμίου που δεν ανακυκλώνεται

Βαθμός

Βαθμός του ISO

Πυκνότητα g/cm3

Σκληρότητα HRA>

T.R.S>N/mm ²

Συνιστώμενες εφαρμογές ή αποδόσεις

Συμβατικοί βαθμοί καρβιδίου

YG3

K05

15.20-15.40

91.5

1400

Για τη λήξη της κατεργασίας του χυτοσιδήρου, των μη σιδηρούχων μετάλλων και του λεπτού turing νήματος βιδών, επίσης για την ημι-λήξη των προϊόντων καρβιδίου, μέσο σιτάρι.

YG3X

K05

15.20-15.40

92.5

1300

Για τη λήξη της επεξεργασίας του χυτοσιδήρου, κράμα, μη σιδηρούχα μέταλλα, με την καλύτερη wearable απόδοση στα καρβίδια νικελίου ή κοβαλτίου, λεπτό σιτάρι.

YG4C

15.05-15.25

90

1620

Για τα κομμάτια τρυπανιών κρούσης και τα ένθετα μεταλλείας, χονδροειδές σιτάρι.

YG6

K15-K20

14.85-15.05

90.5

1860

Για την τραχιά κατεργασία της ρίψης του σιδήρου, λήξη του ταιριάσματος ή της ημι-λήξης των μη σιδηρούχων μετάλλων, εργασίες δύο φορές πιό μακροχρόνιες από YG3, μέσο σιτάρι.

YG6A

K10

14.85-15.05

92.0

1600

Για τους κύβους σχεδίων και τα εργαλεία ξυλουργικής, λεπτό σιτάρι.

YG6X

K10

14.85-15.05

91.5

1800

Για τη ρίψη του σιδήρου και των μη σιδηρούχων μετάλλων, επίσης για τη λήξη του ταιριάσματος
από το χάλυβα σκληρός-κραμάτων και τον πυρίμαχο χάλυβα κραμάτων, λεπτό σιτάρι.

YG7

K20

14.65-14.85

90.0

1900

Μέσο σιτάρι με την καλή ένδυση-αντίσταση και την καλή αντίκτυπος-αντίσταση

YG8

K30

14.60-14.85

90

1760

Για τη λήξη του ταιριάσματος του μη σιδηρούχου μετάλλου, σωλήνας μετάλλων, που σύρει τους κύβους, μέσο σιτάρι

YG8A

K25-K30

14.6-14.85

90.5

2000

Για τους κύβους σχεδίων και την ξυλουργική, τρεξίματα πιό μακροχρόνια από YG8, μέσο σιτάρι.

YG8X

K30

14.60-14.85

90.5

2000

Υψηλές σκληρότητα και αντίσταση οξείδωσης στις υψηλές θερμοκρασίες και την καλή ανθεκτικότητα αντίκτυπου, λεπτό σιτάρι.

YG8C

14.55-14.75

88.0

2160

Για τα κομμάτια τρυπανιών κουμπιών και τα ένθετα μεταλλείας, χονδροειδές σιτάρι.

YG10

K40

14.25-14.55

88.0

2160

Για την κατεργασία του γκρίζου χυτοσιδήρου με μια χαμηλή σκληρότητα, μέσο σιτάρι.

YG11

K40

14.30-14.50

87.0

2060

Για τα εργαλεία μεταλλείας, μέρη ένδυσης, μέσο σιτάρι.

YG11C

14.20-14.40

86.5

2100

Για τα τρυπάνια καρβιδίου βολφραμίου, τα κομμάτια τρυπανιών, τα κομμάτια κώνων πετρελαίου και τα ένθετα μεταλλείας, χονδροειδές σιτάρι.

YG12

K40

14.10-14.40

87

2260

Για την τραχιά κατεργασία των μη σιδηρούχων μετάλλων, μέσο σιτάρι.

YG15

13.9-14.2

86.5

2400

Για τους υψηλούς punching συμπίεσης κύβους, εργαλεία μεταλλείας, κρύος τίτλος, μέσο σιτάρι.

YG18C

13.8-14.1

85.00

2200

Για τα κομμάτια κώνων πετρελαίου και τα ένθετα μεταλλείας.

YG20

13.45-13.65

85.0

2230

Για τον κρύο τίτλο, punching τους κύβους, τους μεταβλητούς κύβους και τις φόρμες, μέσο σιτάρι.

YG20C

13.40-13.60

82.5

≧2230

Για τα τυποποιημένους ρουλεμάν, τους κύβους και τις φόρμες ειδικά στη σχεδίαση, επίσης για την παραγωγή των βιδών, χονδροειδές σιτάρι.

YG22

13.15-13.55

83.0

2480

Για τους μεταβλητούς κύβους, τις φόρμες, τον κρύους τίτλο και punching τους κύβους, μέσο σιτάρι.

YG25C

K50

12.9-13.1

90-91

2520

Για punching τα ανοξείδωτα μέρη, ειδικός βαθμός για τους κρύους κύβους τίτλων και punching.

YN6

11.3

89-90

1600

Για τα μηχανικά μέρη σφραγίδων και τα μέρη ένδυσης.

YN8

14.6-14.8

92.0

1760

Για τα μηχανικά μέρη σφραγίδων και τα μέρη ένδυσης.

YT5

P10

11.3

92.0

≧1310

Για το rouch που επεξεργάζεται τους πετώντας χάλυβες άνθρακα, τους χάλυβες κραμάτων και punching τα μέρη στη μηχανή.

YT5A

11.3

92.0

≧1310

Για την κατεργασία rouch της ρίψης των χαλύβων άνθρακα, οι χάλυβες κραμάτων, punching μέρη, λειτουργούν πολύ περισσότερο από YT5.

YT14

11.3

92.0

≧1310

Για τη λήξη της κατεργασίας των χαλύβων άνθρακα, χάλυβες κραμάτων, τέμνοντα εργαλεία ημι-λήξης όπως την άλεση, διάτρηση.

YT15A

11.3

92.0

≧1310

Για τη λήξη ή την ημι-λήξη του χάλυβα, που πετά το σίδηρο ή το κράμα.

Υψηλής απόδοσης βαθμοί

YD40

K40

13.10-13.55

82.5

2480

Για τους κρύους κύβους τίτλων και punching και τους καυτούς κύβους τίτλων και punching, υψηλή αντίσταση αντίκτυπου.

YD45

13.25-13.65

83.0

2480

Ένας ειδικός βαθμός για τους καυτούς κύβους τίτλων, υψηλή αντίσταση αντίκτυπου.

YG011

K10

14.55-14.75

92.5

1840

Πολύ λεπτό μέγεθος σιταριού, για την κατεργασία ενισχυμένων των ίνα υάλου πλαστικών, κράματα τιτανίου, χάλυβας με μια υψηλή σκληρότητα

YG012

K20

14.25-14.55

91.0

2160

Πολύ λεπτό σιτάρι, για τους κόπτες άλεσης και το εργαλείο τρύπα-κατεργασίας

YG013

K10

14.35-14.60

91.5

2060

Πολύ λεπτό σιτάρι με την καλές αντοχή και την ανθεκτικότητα, για τα εργαλεία ξυλουργικής

YG014

K05

14.65-14.95

93.0

1760

Πολύ λεπτό σιτάρι, για τη λήξη της κατεργασίας των μη σιδηρούχων μετάλλων και για τα εργαλεία ξυλουργικής

Ειδικοί βαθμοί μεταλλείας

YK5

14.80-15.10

89.0

2060

Με την υψηλή ανθεκτικότητα και την καλή αντοχή, είναι κατάλληλο κυρίως για τα κουμπιά και τα ένθετα που χρησιμοποιούνται στα μικρού και μεσαίου μεγέθους κομμάτια τρυπανιών κρούσης για σχηματισμούς βράχου διάτρυσης τους ημίσκληρους

YK10

14.60-14.85

89.5

2260

Με την υψηλή ανθεκτικότητα και την καλή αντοχή, είναι κατάλληλο κυρίως για τα κουμπιά και τα ένθετα που χρησιμοποιούνται στα μικρού και μεσαίου μεγέθους κομμάτια τρυπανιών κρούσης

YK20

14.30-14.60

86.5

2350

Με την υψηλή ανθεκτικότητα και την καλή αντοχή, είναι κατάλληλο κυρίως για τα περιστροφικά κρουστικά κομμάτια τρυπανιών για τη διάτρυση ημίσκληρη και μάλλον τους σχηματισμούς σκληρής ροκ

YK25

14.35-14.70

87.0

2450

Με την υψηλή ανθεκτικότητα και την καλή αντοχή, είναι κατάλληλο κυρίως για τα περιστροφικά κρουστικά κομμάτια τρυπανιών για τη διάτρυση ημίσκληρη και μάλλον τους σχηματισμούς σκληρής ροκ

YK40

13.90-14.20

86.5

2450

Με την υψηλή ανθεκτικότητα και την καλή αντοχή, είναι κατάλληλο κυρίως για τα περιστροφικά κρουστικά κομμάτια τρυπανιών για τη διάτρυση ημίσκληρη και μάλλον τους σχηματισμούς σκληρής ροκ

YK45

13.80-14.20

86.0

2450

Με την υψηλή ανθεκτικότητα και την καλή αντοχή, είναι κατάλληλο κυρίως για τα περιστροφικά κομμάτια τρυπανιών κρούσης για τη διάτρυση ημίσκληρη και μάλλον τους σχηματισμούς σκληρής ροκ

YK50

13.80-14.20

85.5

2450

Με την εξαιρετικά υψηλή ανθεκτικότητα και την καλή αντοχή, είναι κατάλληλο κυρίως για τα κομμάτια τρυπανιών κουμπιών, τα tri-cone κομμάτια τρυπανιών για τη διάτρυση ημίσκληρη και μάλλον τους σχηματισμούς σκληρής ροκ

Τέμνοντες βαθμοί κατηγορίας χάλυβα

YT03

P10

14.75-14.95

91.5

1860

Κατάλληλος για την ημι-λήξη και την κατεργασία λήξης των μη σιδηρούχων μετάλλων, ανοξείδωτο

YT5

P30

11.50-13.20

90.0

1750

Κατάλληλος για τη βαρέων καθηκόντων κοπή του χάλυβα και του χυτοχάλυβα και για έναν αργόστροφο και medium-speed και μια μεγάλη λειτουργία χοντροδουλέματος τροφή-ποσοστού υπό τους δυσμενείς όρους κατεργασίας

YT14

P20

11.20-11.80

91.0

1550

Κατάλληλος για ημι-και την κατεργασία του χάλυβα και του χυτοχάλυβα, που χρησιμοποιούν ένα μέσο τροφή-ποσοστό

YT15

P10

11.10-11.60

91.5

1500

Κατάλληλος για ημι-και την κατεργασία του χάλυβα και ο χυτοχάλυβας και ένα μέσο τροφή-ποσοστό και μια μάλλον υψηλή τέμνουσα ταχύτητα πρόκειται να συστηθούν

YS25

P25

12.80-13.20

91.0

1860

Ένας ειδικός βαθμός για το χάλυβα μεταλλείας και το χυτοχάλυβα

SC30

P30

12.70-13.20

90.0

1600

Κατάλληλος για τη βαρέων καθηκόντων κοπή του χάλυβα και του χυτοχάλυβα με ένα πιθανό μεγάλο τροφή-ποσοστό

YC40

P40

13.00-13.40

89.5

1860

Κατάλληλος για τη βαρέων καθηκόντων κοπή του χάλυβα και του χυτοχάλυβα με ένα πιθανό μεγάλο τροφή-ποσοστό και για την άλεση προσώπου επίσης

YW1

M10

12.85-13.40

92.0

1380

Κατάλληλος για ημι-και του ανοξείδωτου και συνηθισμένου αναμιγμένου χάλυβα

YW2

M20

12.65-13.35

91.0

1680

Κατάλληλος για ημι-και του ανοξείδωτου και χαμηλού αναμιγμένου χάλυβα, που χρησιμοποιείται κυρίως για την κατεργασία των πλημνών ροδών των τραίνων

YW3

M10

12.85-13.10

92.0

1420

Είναι κατάλληλο για ημι-και του ανοξείδωτου και συνηθισμένου αναμιγμένου χάλυβα

Τα διαφορετικά καρβίδια βαθμολογούν το διάγραμμα

Κώδικας διεθνών προτύπων του ISO

P10

P20

P30

M10

M20

K10

K15

K20

K30

Κινεζικά πρότυπα

YT15

YT14

YT5

YW1

YW2

YG6A
YG6X

YG6

YG6
YG8N

YG8
YG8N

(Adamas)

495

499

434

548

548

AA

Α

Β

(Carboloy)

350

370

370

320

370
860

905

883

883

44A

(Kennametal)

KC740*

KC710*

KC850*

KC910*

K313

K68

K68

KC250*

K1

(Valenite)

VC165
VC7
VC5
VN5*
V90*

VC165
VC125
VC5
VN5*
V90*
V99*

VC55
VC5
V99*

VC2
VC27
VN5*

VC2
VC27
VC55
VN5*
V99*

VC2
VC28
VN2*
V91*

VC2
VC28
VN2*
V91*

VC2
VC28
VC1
V91*

VC1
VC101

(Sandvik, Coromant)

GC415*
GC425*
CT515+
S1P
S10T
GC015*
GC225*
GC1025*

GC415*
GC425*
GC435*
GC015*
GC225*
GC1025*
S30T

GC415*
GC425*
GC435*
GC015*
GC225*
GC1025*
S30T
GC135*
GC235*

GC415*

GC415*
GC425*

H1P
GC3015*
H10
GC415*
GC315*
GC435*
H13A

H1P
GC3015*
GC415*
GC315*
GC435*
H13A

H20
GC3015*
H10F GC415*
GC315*
GC435*
H13A

H10F

(Seco)

S1F

S2

S4

SU41

H13

HX

HX

HX

(Igetalloy)

ST10E
ST10P

ST20E

ST30E

U10E

U2

H1
CG11
G10E

CG10

G2

G3

(Mitsubishi)

STi10
STi10T

STi20

STi30
UTi20T

UTi10

UTi20

HTi10

HTi10T

HTi20
HTi20T

HTi30

(Tungaloy)

TX10
TX10S
TX10D
N302+
X407+
T822*
T802*
T823*
T803*
T813*

TX20
UX25
N308+
X407+
T822*
T802*
T823*
T803*
T813*
T553*
T370*

TX30
UX30
N350+
T813*
T553*
T370*

TU10
T822*
T802*
T823*
T803*
T260*

TU20
UX25
T823*
T803*
T813*
T260*

TH10
G1F
T821*
T801*
T811*
T802*
T823*
T803*
T813*
T530*
T221*
T370*

T811*
T802*
T823*
T803*
T813*
T530*
T221*
T370*

G2
G2F
T802*
T823*
T803*
T813*
T530*
T221*
T370*

G3
T813*

(Widia)

TTX
TK15*
TN25*

TTS
TK15*
TN25*
TN35*

TTS
TTR
TTM
TK15*
TN25*
TN35*

AT15
AT10
HK15*

AT15
TK15*
HK15*
TN25*
TN35*

HK15*

THM
HK15*

THM
HK15*

THR
HK15*

(Walter)

WP1

WP1

WP3

WK1

WK1
WHN33*
WTN33*

WK1
WTN43*

WK1
WHN53*
WTN43*

(Hertel)

CP1*
CP3*
CM2*
CM3*
P10
CF2*

CP1*
CP3*
CM2*
CM3*
P20
CF2*

CP3*
CM2*
CM3*

CF2*

Τ.ΕΚ.
CM3
KM1
CF3

CM3

CP1
CP3
Τ.ΕΚ.
KM1
CF3

CP1
CP3
Τ.ΕΚ.
CM3
KM1
CF3

Το καρβίδιο βαθμολογεί το διάγραμμα που εισάγεται από το εξωτερικό

Βαθμός

Χαρακτηριστικές αξίες περιουσιακού στοιχείου

Απόδοση & εφαρμογές

Ισοδύναμος
στο ISO

Πυκνότητα
g/cm3

Κάμψη
Δύναμη
N/mm2

Σκληρότητα
HRA

ZP10

11.95

1650

92.0

Ημι-λήξη και λήξη του χάλυβα, των ρίψεων χάλυβα και του χάλυβα κραμάτων.

P10~P15

Zp10-1

11.1

1730

92.0

Άριστος στην αντοχή, τη δύναμη σε λειτουργία και την κόκκινη σκληρότητα. Ημι-λήξη και λήξη του χάλυβα, χυτοχάλυβας, για το geable χυτοσίδηρο και το συνεχή κονδυλώδη χυτοσίδηρο επίσης κατάλληλους για, και

P10~P15

ZP20

11.4

1800

92.0

Υψηλός στην αντίσταση αντίκτυπου και τη δύναμη σε λειτουργία. Χοντροδούλεμα και ημι-λήξη του χάλυβα, του χυτοχάλυβα, του forgeable χυτοσιδήρου και του κονδυλώδους χυτοσιδήρου.

P15~P20

ZP25

12.6

1850

91.0

Χοντροδούλεμα που γυρίζει, που αλέθει και διάτρηση βάθους του χάλυβα άνθρακα, των ρίψεων χάλυβα, του χάλυβα μαγγάνιου και του χάλυβα κραμάτων.

P20~P30

ZP30

12.6

1950

91.0

Υψηλός στη δύναμη σε λειτουργία και την αντίσταση αντίκτυπου. Μέσο στη βαριά κοπή του χάλυβα και του χυτοχάλυβα, επίσης κατάλληλη για την άλεση

P25~P35

ZP35

12.7

2220

91.0

Ένας ευπροσάρμοστος βαθμός υψηλός στην κόκκινη σκληρότητα, τη δύναμη σε λειτουργία και την αντίσταση στον αντίκτυπο και θερμικό να συγκλονίσει. Χοντροδούλεμα και κοπή δύναμης του χάλυβα και του χυτοχάλυβα.

P30~P40

Zm10-1

13.2

1650

92.0

Υψηλός στην κόκκινες σκληρότητα και την αντίσταση κρατήρων. Ικανός το φορτίο αντίκτυπου. λήξη του κράματος χυτοσιδήρου. ήπιος χάλυβας, forgeable κονδυλώδεις χυτοσίδηρος και υλικά δύσκολος--μηχανών όπως ο πυρίμαχος χάλυβας, χάλυβας μαγγάνιου, ανοξείδωτο.

M10~M15

ZM15

13.8

1800

91.0

Υψηλός στην κόκκινες σκληρότητα και τη δύναμη σε λειτουργία ικανός το υψηλό φορτίο αντίκτυπου. Ημι-λήξη ή λήξη του πυρίμαχου χάλυβα, χάλυβας μαγγάνιου, ωστενιτικό ανοξείδωτο, κατεργασία του χυτοσιδήρου

M10~M20

ZM30

13.5

2000

90.5

Υψηλής αντοχής σε λειτουργία ικανός στο υψηλό φορτίο αντίκτυπου, όμως την αντοχή συγκριτικά χαμηλή, το χοντροδούλεμα και την ημι-λήξη του πυρίμαχου χάλυβα, το χάλυβα μαγγάνιου, το ανοξείδωτο stell, κ.λπ.

M25~M30

ZK10UF

14.8

2000

93.0

Η ημι-λήξη και η λήξη των απόρριμμα-σιδήρων και των μη σιδηρούχων μετάλλων αυτό είναι επίσης το μοναδικό υλικό των στερεών εργαλείων καρβιδίου για.

M05~K15

Zk10-1

14.8

1600

91.5

Ημι-λήξη και λήξη του χυτοσιδήρου και κατεργασία του σιδήρου, του χαλκού και του χαλκού κραμάτων γατών. Κατάλληλος για την κατεργασία του αργιλίου και των κραμάτων αργιλίου

M05~K15

ZK10

14.9

1700

91.4

Είναι ανήκει στο λεπτό βαθμό σιταριού. άριστη αντοχή. Λήξη του χυτοσιδήρου. μη σιδηρούχα μέταλλα, μη-metailic υλικά και χάλυβας. Επίσης κατάλληλος για και.

M05~K15

ZK20

14.9

1800

90.5

Χοντροδούλεμα και ημι-λήξη του χυτοσιδήρου. κατεψυγμένος χυτοσίδηρος, χαμηλός χυτοσίδηρος κραμάτων, μη σιδηρούχα μέταλλα και μη μεταλλικά υλικά.

M10~K20

ZK30

14.8

2000

90.0

Χοντροδούλεμα του μαρμάρου, των πλαστικών καθώς επίσης και των μη σιδηρούχων μετάλλων, του χαλκού και του αργιλίου και του χυτοσιδήρου.

M20~K30

ZK40

14.6

2200

89.0

Υψηλός στην αντίσταση δύναμης και αντίκτυπου, το χοντροδούλεμα και την κοπή δύναμης του χυτοσιδήρου.

M30~K40
