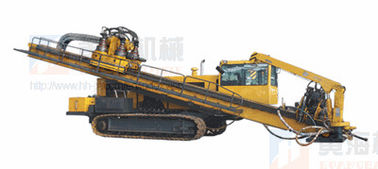

552KW οριζόντιες εγκαταστάσεις γεώτρησης κατευθυντικών διατρήσεων fdp-300, 95000Nm (70300 lbf·πόδια)

552KW οριζόντιες εγκαταστάσεις γεώτρησης κατευθυντικών διατρήσεων fdp-300, 95000Nm (70300 lbf·πόδια)

FDP-300 ΠΡΟΔΙΑΓΡΑΦΕΣ

ΓΕΝΙΚΟ

Συνολικό μήκος: 16500mm (651 μέσα)

Συνολικό πλάτος: 3150mm (124 μέσα)

Συνολικό ύψος: 3340mm (131 μέσα)

Βάρος (πρώην σύστημα αναμικτών λάσπης, ράβδος διατρήσεων και εργαλεία): 44000kg (97020Lb)

Fdp-300 η οριζόντια εγκατάσταση γεώτρησης κατευθυντικών διατρήσεων, που ενσωματώνεται με στα πλεονεκτήματα και τα χαρακτηριστικά των διάφορων εγκαταστάσεων γεώτρησης HDD στην Κίνα και στο εξωτερικό, είναι μια υψηλός-ικανοποιητική εγκατάσταση γεώτρησης τρυπανιών που κατασκευάζεται από μας βασισμένους σε περισσότερο από 10 έτη που σχεδιάζουμε την εμπειρία.

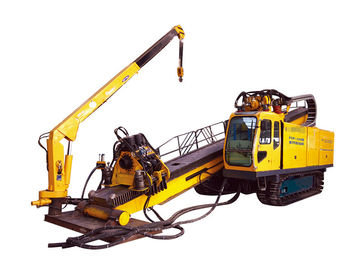

Εξοπλισμένη με τη μηχανή diesel στη δύναμη 552KW, η εγκατάσταση γεώτρησης τρυπανιών είναι αρκετά ισχυρή να εξετάσει τα διάφορα προβλήματα. Όλα τα νέα fdp-300 παρέχουν 3100KN η δύναμη και μέγιστο 95000N·μ. ροπή για να κερδίσει τις επιτυχείς αποδόσεις. Το σύστημα μετάδοσης ραφιών και γραναζιών σχεδιάζεται με τη προηγμένη τεχνολογία, η οποία εξασφαλίζει πιό αξιόπιστη και ασφαλέστερη μετακίνηση του κεφαλιού τρυπανιών. Η υψηλής ποιότητας αντιολισθητική αλυσίδα το καθιστά πιθανό για την εγκατάσταση γεώτρησης τρυπανιών να κινηθεί γρήγορα. Η καμπίνα του χειριστή είναι με το ευρύ οπτικό πεδίο και την καλή υγιή μόνωση. Όλα τα είδη του ελέγχου των μετρητών τοποθετούνται στην καμπίνα, η οποία το καθιστά απλό να ενεργοποιήσει την εγκατάσταση γεώτρησης. Ένας γερανός με την ικανότητα 3.5 τόνων είναι συνημμένος με την κύρια μηχανή για να εξασφαλίσει κατάλληλη εργασία για το χειριστή.
Τα κύρια υδραυλικά συστατικά είναι όλα διάσημο εμπορικό σήμα από τους ευρωπαϊκούς και αμερικανικούς προμηθευτές, η περίπτωση και ο μειωτής μεταφοράς υιοθετούνται από τα γνωστά ευρωπαϊκά factorys, κατά συνέπεια η αξιόπιστη λειτουργία της εγκατάστασης γεώτρησης είναι εγγυημένη.

ΛΕΙΤΟΥΡΓΙΚΟΣ

Μέγιστο Pullback: 3100KN (697429 Lbf)

Μέγιστη ροπή (αργόστροφη): 95000Nm (70300 lbf·πόδια)

Μέγιστη ταχύτητα ώθησης: 32m/min (105feet/min)

Μέγιστη περιστροφή (αργόστροφη): 37 περιστροφές/λεπτό

Μέγιστη περιστροφή (υψηλή ταχύτητα): 74 περιστροφές/λεπτό

ΜΙΣΧΟΣ ΤΡΥΠΑΝΙΩΝ

Τύπος: Πρότυπα API

Μήκος: Μέχρι 9.6m (31.5 πόδια)

Διάμετρος σωλήνων: 140mm (5.5 μέσα) ή 168mm (6.625 μέσα)

ΔΥΝΑΜΗ

Μηχανή: Cummins

Διαγώνια εκτίμηση δύναμης: 552KW (740HP)

Εκτιμημένη περιστροφή/λεπτό: 2200rpm

ΣΥΣΤΗΜΑ ΡΕΥΣΤΟΥ ΔΙΑΤΡΗΣΕΩΝ

Μέγιστη πίεση: 35Mpa (5076 PSI)

ΡΕΥΣΤΕΣ ΙΚΑΝΟΤΗΤΕΣ

Υδραυλική δεξαμενή: 1150L (γαλόνι 304 ΗΠΑ)

Δεξαμενή καυσίμων: 1400L (γαλόνι 370 ΗΠΑ)
