Λεπτομέρειες:
|
| Όνομα προϊόντος: | Οριζόντιες εγκαταστάσεις γεώτρησης κατευθυντικών διατρήσεων | Τύπος δύναμης: | Υδραυλικός |
|---|---|---|---|
| μοντέλο: | Fdp-40/fdp-40Z | Μέγιστη ικανότητα ώθησης: | 400KN (89920 lbf) |
| Εφαρμογή: | υπόγεια τοποθέτηση σωλήνων | Υλικό: | υψηλός-στερεός χάλυβας |
| Υψηλό φως: | hdd οριζόντια κατευθυντική διάτρηση,Οριζόντια κατεύθυνσης μηχάνημα γεώτρησης ανοιχτής θαλάσσης |
||

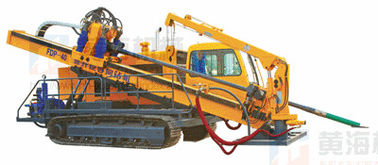

Fdp-40/fdp-40Z τα πρότυπα είναι πλήρεις υδραυλικές οριζόντιες εγκαταστάσεις γεώτρησης κατευθυντικών διατρήσεων (Trenchless)
υψηλή ροπή, ισχυρή παραγωγή,
λογική δομή,
προηγμένος τρόπος ελέγχου
4.5m – μακριά ράβδος τρυπανιών για να εγγυηθεί τη υψηλή επίδοση του.
Fdp-40/fdp-40Z τα πρότυπα είναι πλήρεις υδραυλικές οριζόντιες εγκαταστάσεις γεώτρησης κατευθυντικών διατρήσεων (Trenchless), οι οποίες είναι αυτοπροωθούμενες και ενσωματωμένες με στη λαστιχένια αντιολισθητική αλυσίδα. Δύο αργόστροφες μηχανές οδηγούν το κεφάλι δύναμης για να κάνουν τη δύο ταχυτήτων οδήγηση. Οι εγκαταστάσεις γεώτρησης είναι προηγμένες στην τεχνολογία και απλές στη δομή. Το σύστημα τροφών αλυσίδων της μηχανής καθιστά την απόδοση σταθερή και αξιόπιστη. Ο ιστός μπορεί να ρυθμιστεί μέσα στη σειρά 8 – 20°to ικανοποιεί την ανάγκη της γωνίας διάτρυσης. Με το χαμηλό κέντρο βαρύτητας και εξοπλισμένος με το βοηθητικό γερανό, είναι σταθεροί σε λειτουργία και ελκυστικοί στην εμφάνιση. Fdp-40Z είναι η εγκατάσταση γεώτρησης που εγκαθίσταται με την αυτόματη συσκευή χειρισμού ράβδων τρυπανιών.
Χαρακτηριστικά γνωρίσματα και οφέλη
Fdp-40 η εγκατάσταση γεώτρησης HDD χρησιμοποιείται κυρίως για τον πολιτικό υπόγειο σωλήνα κατασκευής ειδικά βάζοντας, και με το capactity τραβήγματος 400KN.
|
Η κύρια μηχανή |
|
|
Δύναμη της μηχανής |
YC6M240 175 KW (235HP) (2200 r/min) |
|
Μέγιστη ικανότητα ώθησης |
400KN (89920 lbf) |
|
Μέγιστη ικανότητα τραβήγματος |
400KN (89920 lbf) |
|
Εκτιμημένη ροπή |
15000 Ν·Μ (11055 lbf·πόδια) |
|
Κοίλη περιστροφή/λεπτό αξόνων |
Χαμηλώστε 040r/min |
|
Υψηλά 080r/min |
|
|
Κτύπημα σίτισης |
5000 χιλ. (197 ίντσα) |
|
Διάμετρος της τρύπας οδηγών |
170 χιλ. (6.7 ίντσα) |
|
Γωνία διάτρυσης |
8°20° |
|
Πίεση του υδραυλικού συστήματος |
20Mpa (2901 PSI) |
|
Διακινούμενη ταχύτητα |
2 km/h (6560feet/h) |
|
Δομικό ύφος |
ενσωματωμένος με στην αντιολισθητική αλυσίδα χάλυβα, το γερανό και την αντλία λάσπης |
|
Διάσταση (L×W×H) |
7800×2300×2350 χιλ. (ίντσα 307×90.6×92.5) |
|
Βάρος |
16000 κλ (35280 λίβρες) |
|
Γερανός |
2T/m (1345 lb/feet), ανώτατος ευθύς-βραχίονας 4.5m (14.8 πόδια) |
|
Αντλία λάσπης |
|
|
Προδιαγραφή |
Bwf-400 |
|
Μέγιστη απαλλαγή |
400 λ/λ (106 αμερικανικά γαλόνια/λ.) |
|
Μέγιστη πίεση |
10 MPA (1450 PSI) |
|
Σύστημα διαδικασίας λάσπης (προαιρετικό μέρος) |
|
|
Στοιχεία της μηχανής |
20.9PS μηχανή βενζίνης |
|
Παράμετρος αντλιών |
100 μ3 το /h (3529 πόδια3 το/h) |
|
Ικανότητα επεξεργασίας λάσπης |
16 μ3 το /h (565 πόδια3 το/h) |
|
Δεξαμενή λάσπης |
5M3 (176feet3) |
|
Βάρος |
500kg (1103 λίβρες) |
|
Εργαλεία διατρήσεων και βοηθητικό σύστημα |
|
|
Προδιαγραφή της ράβδου |
89×4500 χιλ. (ίντσα 3.5×177) |
|
Κομμάτι οδηγών |
170 χιλ. (6.7 ίντσα) |
|
Γλύφανο |
400 500 600 720 830 900mm (15.7 19.7 23.6 28.3 32.7 35.4 ίντσα) |
|
Διανομέας |
60T (132300 λίβρες) |
|
Ιχνηλάτης |
Προαιρετικό μέρος |
