Λεπτομέρειες:
|
| Τύπος: | γεώτρηση ράβδο | Υλικό: | 30CrMnsia XJY850 |
|---|---|---|---|
| Μέγεθος: | HWL PWL BWL NWL | Μήκος: | 3m 1.5m |
| Πρότυπο: | DCDMA | χώρα: | Κίνα |
| Επισημαίνω: | ράβδος επέκτασης τρυπανιών,σκληραίνοντας ράβδος τρυπανιών πετρελαίου |
||

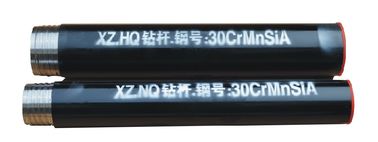

(HQ) ράβδος τρυπανιών καλωδιώσεων ράβδων τρυπανιών Φ88.9X77.8X5.5 για την εγκατάσταση γεώτρησης διατρήσεων
Οι ράβδοι τρυπανιών ΚΑΛΩΔΙΩΣΕΩΝ Sinocoredrill κατασκευάζονται από τους καλύτερους σωλήνες ποιοτικού τραβηγμένους στο κρύο άνευ ραφής χάλυβα. Η τελευταίες εκτατή δύναμη, η υψηλή ακρίβεια και η ευθύτητα περισσότερο από 1:1800mm παρέχουν την καλύτερη απόδοση υπό τους πιό απαιτητικούς όρους διάτρυσης.
Οι ράβδοι τρυπανιών μας (ΡΆΒΔΟΣ ΤΡΥΠΑΝΙΏΝ HQ) είναι όλες που κατασκευάζονται από CNC τις μηχανές. Αποτελούνται από υψηλό - χάλυβας ποιοτικών κραμάτων με υποβαλλόμενο σε θερμοθεραπεία. Μπορούμε επίσης να παραγάγουμε τα διάφορα μεγέθη των σωλήνων περιβλημάτων. Ο σωλήνας τρυπανιών NC&HC (HQ)/οι ράβδοι τρυπανιών μας πήρε τον περισσότερο έπαινο από oversea την αγορά.

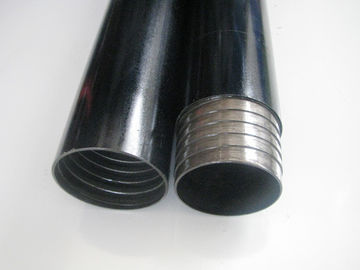

Τα κωνικά (κωνικά) σπειρώματα κλειδώνουν ασφαλή, το ζεύγος και αποσυνδέουν εύκολο και αυτοί ζευγαρώνουν τέλεια την εξάλειψη της διαρροής των ρευστών τρυπανιών.
Η σκληρή επιχρωμίωση στις άκρες κιβωτίων προστατεύει τη σύνδεση νημάτων και αυξάνει την αντοχή και τη ζωή ράβδων της. Εναλλακτικά, και οι δύο άκρες να είναι περίπτωση που μπορούν με την εναζώτωση, εάν.
Όλες οι ράβδοι τρυπανιών ΚΑΛΩΔΙΩΣΕΩΝ ενώνονται στο ίδιο επίπεδο.
Κατάλληλος για τη διάτρηση βαθιών τρυπών και διαθέσιμος στα μεγέθη Π, Χ, Ν, & β-WL.
| Προδιαγραφές για τη ράβδο τρυπανιών HQ (χιλ.) | |
| Ράβδος OD/ID (χιλ.) | 89/77.8 |
| Μήκος ράβδων (μ) | 1.5 ή 3 |
| Πάχος ράβδων | 5.6 |
| Βάρος ράβδων (kg/m) | 11.51 |
| Μήκος νημάτων (χιλ.) | 44.45 |
| Πίσσα νημάτων (νήμα/ίντσα) | 3 |
| Ύψος δοντιών νημάτων κιβωτίων | 0,76 |
| Ύψος δοντιών νημάτων καρφιτσών | 0,88 |
| Γωνία δοντιών νημάτων (°) | 29° |
| Εκτατή αντίσταση (KN) | 510 |
| Άντεξε το βάθος (μ) | 900 |
| Υλικό | 30 CrMnSiA |
| Θερμική επεξεργασία | Ολόκληρος-μήκος ή θερμικός ακρών επεξεργασμένο |
| Μέγιστη ροπή (kN.m) | 1356 |
| Μέγιστη δύναμη έντασης (KN) | 400.3 |
| Μέγιστη εκτατή δύναμη (MPA) | 960 |
| Μέγιστο βάθος πυρήνων (μ) | 1500-1800 |
Τεχνική προδιαγραφή ράβδων τρυπανιών HQ:
|
Βασικές παράμετροι |
|||||||
|
Βάθος διάτρυσης θεωρίας |
1500m |
||||||
|
Εξωτερική διάμετρος |
88.9mm |
||||||
|
Εσωτερική διάμετρος |
77.8mm |
||||||
|
Μήκος |
3m/10ft 1.5m/5ft |
||||||
|
βάρος για το σωλήνα τρυπανιών μήκους HC 3 μέτρων |
35 kg/pcs (3m) |
||||||
|
Βαθμός χάλυβα πρώτης ύλης |
XJY850 |
||||||
|
Πρότυπα |
GB/T816-2008 |
||||||
|
Επεξεργασία |
Θερμική επεξεργασία ολόκληρος ο σωλήνας |
||||||
|
Μηχανική ιδιοκτησία |
|||||||
|
|
|
XJY850 |
|||||
|
Εκτατή δύναμη (MPA) |
|
1060 |
|||||
|
δύναμη παραγωγής (MPA) |
|
1000 |
|||||
|
Επιμήκυνση μετά από την τελευταία δύναμη % |
|
18 |
|||||
|
Σκληρότητα επιφάνειας (Brinell) |
|
270~295 |
|||||
|
Εκκεντρικότητα (ακτινωτό run-out) |
|
8% του πάχους σωλήνων |
|||||
|
Χημική σύνθεση % |
|||||||
|
|
XJY850 |
||||||
|
|
|
|
|
Γ |
0,4 |
S |
0,005 |
|
|
|
|
|
Si |
0,21 |
Νι |
0,004 |
|
|
|
|
|
ΜΝ |
0,67 |
Χρώμιο |
1.05 |
|
|
|
|
|
Π |
0,009 |
$cu |
0,05 |
|
|
|
.............. |
|
Mo |
|
.............. |
................ |
| Προδιαγραφή ράβδων: | |||
| α. | Δύναμη παραγωγής: 865Mpa | ||
| β. | Εκτατή δύναμη: 960Mpa | ||
| γ. | Επιμήκυνση: 17.5% | ||
| Δ. | Σκληρότητα σώματος σωλήνων: 30/31 HRC | ||
| ε. | Σκληρότητα σώματος νημάτων: 50HRC ανωτέρω, και τα αρσενικά και θηλυκά νήματα είναι επίστρωμα φωσφόρου νικελίου | ||
| φ. | Ζωή σωλήνων που σχεδιάζεται για 7000meters | ||
|
Τεχνικές παράμετροι της ράβδου τρυπανιών καλωδιώσεων: |
|
|
|
||||
|
Κανένα μέγεθος |
Ράβδος τρυπανιών OD χιλ. |
Ταυτότητα χιλ. |
|
Τύπος νημάτων |
Θερμική επεξεργασία |
Πρώτη ύλη |
Σχεδιασμένο βάθος τρυπών |
|
1 |
S56 |
53 |
44 |
Πρότυπα της Κίνας |
|
|
1000m |
|
2 3 |
S59 S75 |
55.5 71 |
46 61 |
Πρότυπα της Κίνας |
|
45MnMoB |
1000m 1002m |
|
4 |
S95 |
89 |
79 |
Πρότυπα της Κίνας |
|
|
600m |
|
5 6 |
S75AS95A |
|
61 79 |
|
θερμική επεξεργασία το νήμα |
45MnMoB |
1500m 1300m |
|
7 8 9 |
CBH CNH CNH (Τ) |
Και η δύο πλευρά ενισχύθηκε |
44 61 61 |
Πρότυπα εργοστασίων |
Θερμική επεξεργασία ολόκληρος ο σωλήνας |
30CrMnSiA XJY850 |
2500m 2300m 3000m |
|
10 |
CHH |
|
78 |
|
|
30CrMnSiA |
1800m |
|
11 |
CSH |
127 |
114.3 |
|
|
S135 |
3000m |
|
12 |
BQ |
55.6 |
46 |
|
|
|
2000m |
|
13 |
NQ |
70.5 |
60.5 |
DCDMA |
Θερμική επεξεργασία το σύνολο |
ZT850 |
2000m |
|
14 |
HQ |
89 |
77.8 |
πρότυπα |
σωλήνας |
|
1500m |
|
15 |
PQ |
114.3 |
103.2 |
|
|
ZT520 |
800m |
Τα τυποποιημένα αποτελεσματικά μήκη είναι 3,0 & 1,5 μέτρα. Άλλα μήκη μπορούν να κατασκευαστούν κατόπιν αιτήματος.
Όλες οι ράβδοι έχουν τα δεξιά νήματα. Τα αριστερά νήματα μπορούν να κατασκευαστούν εάν ζητείται.
SINOCOREDRILL ειδικεμένος στο σχέδιο και την κατασκευή των εργαλείων διατρήσεων διαμαντιών ασφαλίστρου για την παγκόσμια εφαρμοσμένη μηχανική: γεωτεχνική εξερεύνηση, να εξαγάγει εξερεύνηση, εξερεύνηση πετρελαίου και hydrapower σταθμός που εμποτίζουν το πρόγραμμα (διάτρηση πυρήνων καλωδιώσεων και διάτρηση πυρήνων διπλός-σωλήνων). Θα μπορούσαμε να παρέχουμε την εξαιρετική ποιότητα και τη γρήγορη υπηρεσία.
1.Drill ράβδος: BQ, NQ, HQ, PQ, NW HW
2.Core βαρέλι: HQ HQ3 PQ PQ3 BQ NQ NQ2 NQ3 & επικεφαλής συνέλευση και συνέλευση
3.BQ, NQ, HQ, PQ, T2, κομμάτι πυρήνων διαμαντιών T6 κ.λπ., που διευρύνουν το κοχύλι & το κομμάτι παπουτσιών (syn. και να θέσει, PDC)
4.Drill εργαλείο: ανύψωση του βουλώματος, του στροφέα νερού, του υπερανυψωμένου, εξωτερικού σωλήνα & του εσωτερικού γαλλικού κλειδιού σωλήνων, του σφιγκτήρα ποδιών, κ.λπ.
