Λεπτομέρειες:
|
| Βάρος: | 2100kgs | Δύναμη: | 75Kw (ηλεκτρικό)/diesel διαθέσιμο |
|---|---|---|---|
| Στυλ: | Υπόγεια εγκατάσταση γεώτρησης διατρήσεων | Διάσταση: | 2500*390*620 |
| Κύρια εκτιμημένη αντλία πίεση: | 31.5MPa | συχνότητας: | 50 Hz |
| Ικανότητα διάτρυσης: | HQ 400M/NQ 550m BQ 700m | Ταχύτητα περιστροφής μηχανών: | 1480rpm |
| Επισημαίνω: | υπόγειες εγκαταστάσεις γεώτρησης τρυπανιών,εξάγοντας εγκατάσταση γεώτρησης τρυπανιών |
||

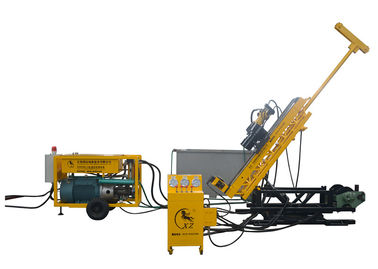

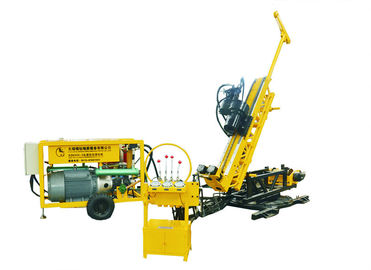

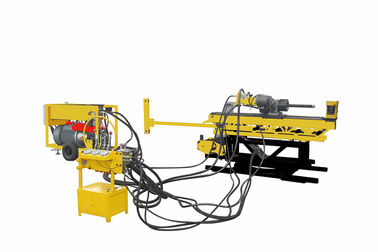

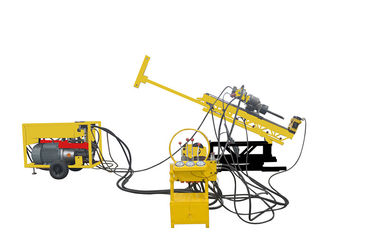

95-3 HQ 500m υδραυλική υπόγεια εγκατάσταση γεώτρησης διατρήσεων σηράγγων δύναμης μηχανών 75KW
Η υπόγεια εγκατάσταση γεώτρησης διατρήσεων είναι κατάλληλη για τις τρύπες με σκοπό την εξερεύνηση ορυχείων με τρυπάνι επίσης θα μπορούσαν να χρησιμοποιηθούν στην εφαρμοσμένη μηχανική σιδηροδρόμων, να ανοίξουν και το πρόγραμμα συντήρησης νερού. Θα ωφελήσετε σίγουρα πολύ από την άριστη και αξιόπιστη απόδοσή της.
Η υπόγεια εγκατάσταση γεώτρησης διατρήσεων αποτελείται από τη μονάδα ισχύος, το σώμα μηχανών, το πίνακα ελέγχου, τη μονάδα περιστροφής, τον κάτοχο ράβδων και την αντλία λάσπης.
1. Η αντλία πετρελαίου οδηγεί τη μηχανή για να περιστραφεί, υδραυλικές εργασίες κυλίνδρων χωρίς πυργίσκο.
2. Το σύστημα μηχανών της περιστροφής, τροφή, που αντλεί και που στερεώνει στηρίζεται στη ρευστή κίνηση καταστήστε την τρυπώντας με τρυπάνι εργασία σας ομαλότερη από οποιουσδήποτε άλλουσδήποτε ανταγωνιστές
3. Η γρήγορη ταχύτητα διάτρυσης, μπορεί τρύπες τρυπανιών από οποιαδήποτε γωνία στη σήραγγα εργασίας από τη στήλη, καλύτερη δυνατότητα εφαρμογής
4. Με τον β-οδηγό, τα προϊόντα παρέχουν το υψηλότερο concentricity για τον κύριο άξονα
5. Εύκολος στη συντήρηση, την επισκευή, την αποσύνθεση, την εγκατάσταση και τη μετακίνηση.
Τεχνική προδιαγραφή της όλος-υδραυλικής μηχανής διατρήσεων (διπλή δομή αντλιών)
| Ταχύτητα περιστροφής αξόνων | 0-1300 r/min | Πίεση εργασίας υδραυλικών συστημάτων | 20 MPA |
| Ροπή αξόνων | >1300 NM | Μέγιστη πίεση εργασίας | MPA 25 |
| Αξονική δύναμη ώθησης | >62 KN | Γωνία διάτρυσης βαθμού | 0-360 ° |
| Αξονική δύναμη τραβήγματος | >83 KN | Γωνία καλά διάτρυσης | 0-360 ° |
| Επικεφαλής πλαίσιο τροφών περιστροφής | 1600mm | Γωνία επίγειας διάτρυσης | 0-180 ° |
| Δύναμη μηχανών | 75KW | Ταχύτητα περιστροφής μηχανών | 1480 περιστροφές/λεπτό |
| Τάση | 380V | Συχνότητα | 50 Hz |
| Κύρια εκτιμημένη αντλία πίεση | 31.5 MPA | Βοηθητική εκτιμημένη αντλία πίεση | 31.5 MPA |
| Διαστάσεις (length*width*height) χιλ. | Κύριο σώμα: 2500*390*620 Μονάδα ισχύος: 1710*1100*1270 Πίνακας ελέγχου: 550*450*1150 |
||
| Βάρος | 2100KG (κύριο σώμα: 550kg, μονάδα ισχύος: 800kg, πίνακας ελέγχου: 132kg | ||
Η σχέση μεταξύ του βάθους διάτρυσης, της τρυπώντας με τρυπάνι διαμέτρου και του υλικού ράβδων διατρήσεων
| Διάμετρος τρυπών (χιλ.) | Διάμετρος ράβδων διατρήσεων (χιλ.) | Υλικό ράβδων διατρήσεων | Βάθος διάτρυσης (μ) | ||
| Προς τα κάτω | Οριζόντιος | Πρός τα πάνω | |||
| 95 (HQ) | 89 | χάλυβας | 400 | 300 | 200 |
| 75 (NQ) | 71 | χάλυβας | 550 | 400 | 300 |
| 59 (BQ) | 55.5 | χάλυβας | 700 | 550 | 400 |
