Λεπτομέρειες:
|
| Τύπος: | Πλήρης υδραυλική εγκατάσταση γεώτρησης τρυπανιών πυρήνων επιφάνειας | Πρότυπο: | Cr15 |
|---|---|---|---|
| ΜΗΧΑΝΗ: | Cummins QSB6.7 (στάδιο IIIA της ΕΕ) 178kw | Ικανότητα διάτρυσης: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| Διαστάσεις μεταφορών: | 5980×2240×2480mm | Βάρος: | 10500KG |
| Επισημαίνω: | εγκατάσταση γεώτρησης διατρήσεων πυρήνων διαμαντιών 1650m,εγκατάσταση γεώτρησης εξερεύνησης 1650m,sinocoredrill εγκατάσταση γεώτρησης διατρήσεων πυρήνων διαμαντιών |
||

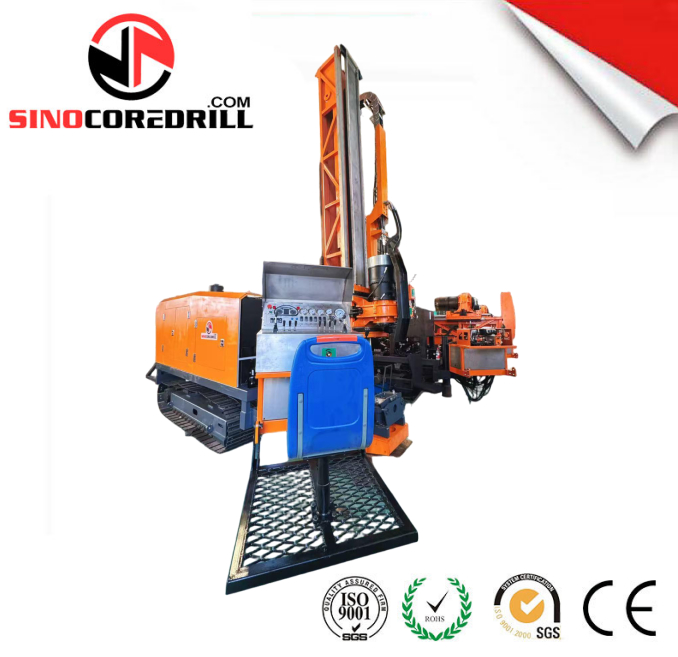

εγκατάσταση γεώτρησης εξερεύνησης εγκαταστάσεων γεώτρησης διατρήσεων πυρήνων διαμαντιών 1650m πλήρης υδραυλική για το χρυσό πρόγραμμα μεταλλείας σιδήρου χαλκού άνθρακα
Πρότυπο αναπροσαρμογών της πλήρους υδραυλικής εγκατάστασης γεώτρησης διατρήσεων hydx-6A
CR15 είναι προηγμένος εξοπλισμός που σχεδιάζεται και που κατασκευάζεται βάσει της πρακτικής εμπειρίας πολλών ετών της από κοινού έρευνας και των μηχανικών από την Αυστραλία, τη Γερμανία, τη Ρωσία και την Κίνα. Η εγκατάσταση γεώτρησης διατρήσεων είναι συμπαγής, προσαρμοσμένος για τις ιδιαιτερότητες της τεχνολογίας διάτρυσης, που εξοπλίζονται με πολλές χρήσιμες και πρακτικές λειτουργίες. Τα περισσότερα από τα τμήματα της εγκατάστασης γεώτρησης παράγονται από τους παγκόσμιους ηγέτες: τα υδραυλικά συστατικά είναι από τους γνωστούς κατασκευαστές από την Αμερική και την Ευρώπη, ανελκυστήρας – από Rexroth (Γερμανία), μηχανή – από DEUTZ (Γερμανία). Προσεκτικός σχεδιασμός και ακριβής παράμετροι εγγύησης ποιοτικού ελέγχου άριστος τεχνικός και υψηλός βαθμός της αξιοπιστίας της εγκατάστασης γεώτρησης διατρήσεων πυρήνων.
CR15 η πλήρης υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων έχει μια σημαντική εξωτερική εμφάνιση, μια συμπιεσμένη δομή, αξιόπιστες λειτουργίες και ένα εύκαμπτο λειτουργικό σύστημα. Όλα αυτά τα στοιχεία έχουν κάνει αυτήν την υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων την καλύτερη επιλογή μεταξύ των ίδιων προϊόντων και σε εσωτερικό και στο εξωτερικό τις αγορές.
Αυτή η υδραυλική μηχανή διατρήσεων μπορεί να εφαρμοστεί για και να κλίνει και κάθετη διάτρηση. Όντας μια εγκατάσταση γεώτρησης που εξοπλίζεται με το διαμάντι και τη διάτρηση κομματιών κραμάτων καρβιδίου, αυτή η πλήρης υδραυλική εγκατάσταση γεώτρησης διατρήσεων μπορεί να χρησιμοποιηθεί στους τομείς της γεωλογίας, της μεταλλουργίας, του ανθρακωρυχείου, της βιομηχανίας καταστροφών και της μέτρησης υδρολογίας.

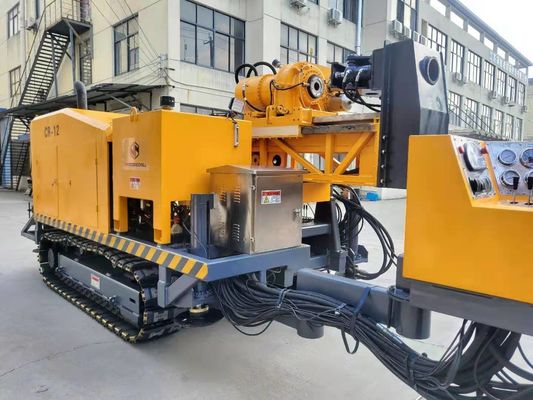

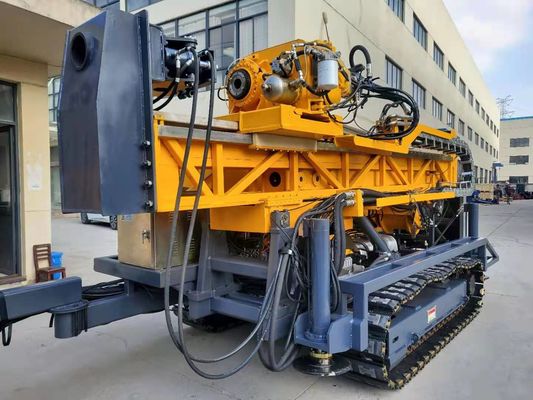

η ερπυστριοφόρος αφαιρώντας τον πυρήνα εγκατάσταση γεώτρησης τρυπανιών είναι κινητή και σταύλος κατά τη λειτουργία. Οι διαστάσεις μεταφορών της προσαρμόζονται στα πρότυπα. η εκπυρήνωση της εγκατάστασης γεώτρησης τρυπανιών είναι εξοπλισμένη με ένα ισχυρό σύστημα τροφών, ο ανελκυστήρας κύριων γραμμών και η μηχανή DEUTZ καθιστούν τη διάτρυση αποδοτικότερη. Ο τηλεσκοπικός ιστός και οι υδραυλικοί ισοπεδώνοντας γρύλοι καθιστούν την εγκατάσταση γεώτρησης εύκολη να λειτουργήσει. Η εγκατάσταση γεώτρησης διατρήσεων έχει το σύγχρονο σχέδιο και σκέψη-έξω τα χαρακτηριστικά γνωρίσματα ασφάλειας.
Προδιαγραφή:
| Πρότυπο | Στοιχείο | CR15 | CR20 | CR25 |

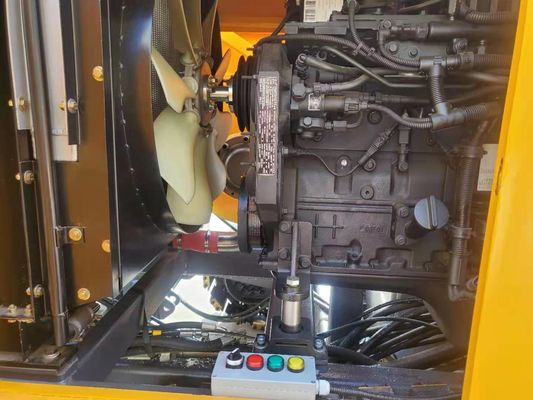

| Πρότυπο | Cummins QSB6.7 (στάδιο IIIA της ΕΕ) | Cummins QSLB8.9 (στάδιο IIIA της ΕΕ) | Cummins qsz13-c400-ΙΙ (στάδιο IIIA της ΕΕ) | |
| Μηχανή diesel | Μετατόπιση | 6.7L | 8.9L | 13L |
| Δύναμη | 178kW (240HP) | 242kW (325HP) | 298 KW (400HP) | |
| Εκτιμημένη περιστροφή/λεπτό | 2000rpm | 2100rpm | περιστροφή/λεπτό του 1900 | |
| BQ | 2050 μ | 2850 μ | 3100 μ | |
| Ικανότητα διάτρυσης | NQ | 1650 μ | 2250 μ | 2550 μ |
| HQ | 1350 μ | 1850 μ | 2050 μ | |
| PQ | 950 μ | 1350 μ | 1650 μ | |
| Δύο ταχυτήτων υδραυλική μηχανή | Δύο ταχυτήτων υδραυλική μηχανή | Δύο ταχυτήτων υδραυλική μηχανή | ||
| Κεφάλι τρυπανιών | Μηχανή περιστροφής | Παραγωγός: Rexroth της Γερμανίας | Παραγωγός: Rexroth της Γερμανίας | Παραγωγός: Rexroth της Γερμανίας |
| Περιστροφή/λεπτό | Τρεις μετατοπίσεις | Τρεις μετατοπίσεις | Τρεις μετατοπίσεις | |
| Αλλαγή Stepless: 0-1250 περιστροφή/λεπτό | Αλλαγή Stepless: 0-1250 περιστροφή/λεπτό | Αλλαγή Stepless: 0-1250 περιστροφή/λεπτό | ||
| Αναλογίες | 1$ο 8.2:1 | 1$ο 8.2:1 | 1$ο 8.2:1 | |
| 2$ο 4.2:1 | 2$ο 4.2:1 | 2$ο 4.2:1 | ||
| 3nd 1:1 | 3nd 1:1 | 3nd 1:1 | ||
| sidewise γλιστρώντας τρόπος με την υδραυλική κίνηση | sidewise γλιστρώντας τρόπος με την υδραυλική κίνηση | sidewise γλιστρώντας τρόπος με την υδραυλική κίνηση | ||
| Υδραυλικό τσοκ (PQ) | Υδραυλικά ανοιγμένος, στερέωση ανοίξεων δίσκων, κανονικά κλειστός Γ τύπος | Υδραυλικά ανοιγμένος, στερέωση ανοίξεων δίσκων, κανονικά κλειστός Γ τύπος | Υδραυλικά ανοιγμένος, στερέωση ανοίξεων δίσκων, κανονικά κλειστός Γ τύπος | |
| Αξονική ικανότητα εκμετάλλευσης 243000 Ν | Αξονική ικανότητα εκμετάλλευσης 294000 Ν | Αξονική ικανότητα εκμετάλλευσης 294000 Ν | ||
| Μέγιστη ροπή | 6750 Ν·μ | 7550 Ν·μ | 8750 Ν·μ | |
| Διάμετρος λαβής | 121 χιλ. | 121 χιλ. | 121 χιλ. | |
| Μέγιστη ικανότητα ανύψωσης του άξονα | kN 250 | kN 320 | kN 320 | |
| Μέγιστη δύναμη σίτισης | kN 110 | kN 140 | kN 140 | |
| Υδραυλική αντλία: | Παραγωγός: Danfoss της Δανίας | Παραγωγός: Danfoss της Δανίας | Παραγωγός: Danfoss της Δανίας | |
| Αρχική αντλία | Με αξονικό έμβολο μεταβλητή τρηπλή αντλία μετατοπίσεων για την οδήγηση rotator, αντλία λάσπης βαρούλκων & ισοπεδώνοντας γρύλοι. | 1$η αντλία: 260LPM σε 31.5MPa | 1$η αντλία: 380LPM στο MPA 35 | 1$η αντλία: 380LPM στο MPA 35 |
| Με το αισθαμένος σύστημα φορτίων. | 2$α αντλία: 130LPM σε 31.5MPa | 2$α αντλία: 260LPM σε 31.5MPa | 2$α αντλία: 260LPM σε 31.5MPa | |
| 3$η αντλία: 130 LPM σε 31.5MPa | 3$η αντλία: 130 LPM σε 31.5MPa | 3$η αντλία: 130 LPM σε 31.5MPa | ||
| Ικανότητα | 420 Λ (111 αμερικανικά γαλόνια) | 500 Λ (111 αμερικανικά γαλόνια) | 500 Λ (111 αμερικανικά γαλόνια) | |
| Υδραυλική δεξαμενή | ||||
| Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 0-75 m/min (γυμνό τύμπανο) | 0-80 m/min (γυμνό τύμπανο) | 0-50 m/min (γυμνό τύμπανο) | |
| Ικανότητα του κύριου ανελκυστήρα | Ανύψωση της δύναμης (ενιαίο καλώδιο) | kN 120 | kN 160 | kN 180 |
| Διάμετρος χαλύβδινων συρμάτων | 22 χιλ. (0,86 ίντσες) | 26-28 χιλ. | 26-30 χιλ. | |
| Μήκος χαλύβδινων συρμάτων | 45 μ | 55 μ | 55 μ | |
| Ανύψωση της δύναμης (ενιαίο καλώδιο) | kN 15 (3372 lbf) (γυμνό τύμπανο) | kN 15 (3372 lbf) (γυμνό τύμπανο) | kN 15 (3372 lbf) (γυμνό τύμπανο) | |
| Ικανότητα του ανελκυστήρα καλωδιώσεων | Διάμετρος χαλύβδινων συρμάτων | 6 χιλ. (0,24 ίντσες) | 6 χιλ. (0,24 ίντσες) | 6-8 χιλ. |
| Μήκος χαλύβδινων συρμάτων | 2200 μ | 3200 μ | 3200 μ | |
| Ύψος ιστών | 9.5 μ | 9.5 μ | 10.5 μ | |
| Ιστός | Γωνία ρύθμισης ιστών | 0°-90° | 0°-90° | 0°-90° |
| Γωνία διάτρυσης | 45º από οριζόντιο σε 90ºvertical κάτω | 45º από οριζόντιο σε 90ºvertical κάτω | 45º από οριζόντιο σε 90ºvertical κάτω | |
| Κτύπημα σίτισης | 3700 χιλ. | 3700 χιλ. | 3700 χιλ. | |
| Κτύπημα ολίσθησης | 1000 χιλ. | 1000 χιλ. | 1000 χιλ. | |
| Τράβηγμα τροφών | 25 τόνος | 32 τόνος | 32 τόνος | |
| Ώθηση τροφών | 9 τόνος | 14 τόνος | 14 τόνος | |
| Τράβηγμα ράβδων | 3m ή 6m (9.84feet ή 19.68feet) | 3m ή 6m (9.84feet ή 19.68feet) | 3m ή 6m (9.84feet ή 19.68feet) | |
| Τύπος | ||||
| Αντλία λάσπης | Εναλλάσσοντας τρηπλός δύτης αντλιών | Εναλλάσσοντας τρηπλός δύτης αντλιών | Εναλλάσσοντας τρηπλός δύτης αντλιών | |
| Πρότυπο | BW320 | BW500 | Bw 600 | |
| Κτύπημα | 110mm (4,3 ίντσα) | 110mm (4,3 ίντσα) | 110mm (4,3 ίντσα) | |
| Όγκος παραγωγής | 320 λ/λ | 500 λ/λ | 600 λ/λ | |
| Πίεση απαλλαγής | 8.0 MPA | 8.0 MPA | 8.0 MPA | |
| Σφιγκτήρας ποδιών | Πεδίο στερέωσης | 55.5-118 χιλ. | 55.5-118 χιλ. | 55.5-118 χιλ. |
| μέσω της τρύπας Ф165mm | μέσω της τρύπας Ф165mm | μέσω της τρύπας Ф165mm | ||
| Βάρος | 10,50 τόνος | 13,50 τόνος | 16,50 τόνος | |
| Άλλοι | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| Διαστάσεις μεταφορών | ||||
| Τρόπος μεταφορών | Αντιολισθητική αλυσίδα χάλυβα | Αντιολισθητική αλυσίδα χάλυβα | Αντιολισθητική αλυσίδα χάλυβα |
