Λεπτομέρειες:
|
| Εκτίμηση δύναμης: | 75KW/1450RPM | Κύρια ανώτατη ροή αντλιών: | 160 l/m |
|---|---|---|---|
| Κύρια ανώτατη πίεση αντλιών: | 300 φραγμός | Διάτρηση BQ: | 1000M |
| Συνολικό βάρος εγκαταστάσεων γεώτρησης: | 2100kg | Επίπεδη αντλία: | FMC/AW 1122BCD |
| Χρώμα: | κίτρινο | ||
| Υψηλό φως: | υπόγειες εγκαταστάσεις γεώτρησης τρυπανιών,υδραυλική εξέδρα γεώτρησης πετρελαίου |
||
Επαγγελματική εγκατάσταση γεώτρησης τρυπανιών πυρήνων σχεδίου υπόγεια με το βάθος 1000m διάτρυσης αντίγραφο του άτλαντα Copco

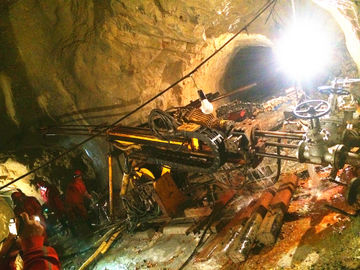

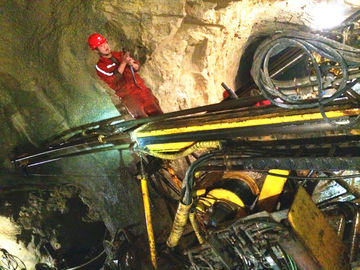

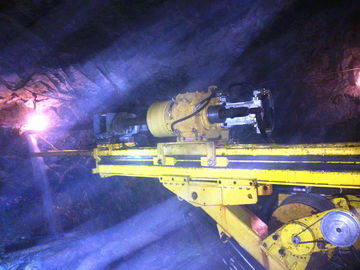

Το UX1000 είναι ένας υπόγειος τύπος εκπυρήνωσης της εγκατάστασης γεώτρησης τρυπανιών για τη διάτρυση του μέσου στις βαθιές τρύπες, ικανός με τρυπάνι και για την επιφάνεια και για τις υπόγειες εφαρμογές.
Εξοπλισμένο με ένα γερό κύλινδρος-οδηγημένο πλαίσιο τροφών και ένα 75KW (προαιρετικός για 90KW) πακέτο δύναμης, αυτό το τρυπάνι παρέχει την υψηλή δύναμη pullback, τη γρήγορη διείσδυση διάτρυσης και το γρήγορο διαχειριζόμενο ποσοστό ράβδων. Το τρυπάνι χρησιμοποιεί μια ηλεκτρική μηχανή (προαιρετική για το diesel) για να τροφοδοτήσει την υδραυλική στη μηχανή.
Μονάδα δύναμης
Η τυποποιημένη μονάδα δύναμης είναι ηλεκτρική, το οποίο είναι κατάλληλο για τις χαρακτηριστικές υπόγειες εφαρμογές. Το πακέτο δύναμης έκδοσης diesel είναι επίσης διαθέσιμο σύμφωνα με τη συγκεκριμένη ανάγκη εφαρμογής.
Εκτίμηση ...................................... 75KW/1450RPM δύναμης
Κύρια ανώτατη ροή αντλιών .......................... 160 l/m
Κύριος φραγμός 300 πίεσης αντλιών ανώτατος ..................
Ανώτατη ροή αντλιών υπηρεσιών ..................... 40.5 l/m
Ανώτατος φραγμός 300 πίεσης αντλιών υπηρεσιών ..............
Βάρος ............................................... 980Kg
LxWxH ............................................... 1845x790x1380 χιλ.
Πλαίσιο τροφών
Μήκος ........................ 1800mm, υδραυλικός κύλινδρος τροφών.
Μήκος τροφών .......................... 1800 (χιλ.)
Μήκος ............... 2900 πλαισίων τροφών (χιλ.)
Μήκος ιστών επέκτασης… ...... 2000 (χιλ.)
Δύναμη ........................... 89 τροφών (kN)
Δύναμη ............................. 89 τραβήγματος (kN)
Ταχύτητα τροφών .......................... 0.9 (m/s)
Κάτοχος ράβδων
Τον κάτοχο ράβδων ανοίγουν υδραυλικά και την αέριο-πίεση κλειστός. Σε περίπτωση απώλειας υδραυλικής πίεσης ο κάτοχος ράβδων κλείνει αμέσως. Η πίεση αερίου μπορεί να ελεγχθεί βολικά.
Ανώτατο μέγεθος ........................ 89mm ράβδων
Άντεξε (χωρίς σαγόνια) .......... 102mm
Άντεξε (χωρίς καλύψεις) ...... 170mm
Αξονική δύναμη εκμετάλλευσης ............... 45kN
Αξονική δύναμη εκμετάλλευσης (TC) ...... 90kN
Μονάδα περιστροφής
Μηχανή .................... 107cc, μεταβλητός έλεγχος
Ανώτατη περιστροφή (περιστροφή/λεπτό) ........... 1400
Ανώτατη ροπή (NM) ........... 1275
Εσωτερική διάμετρος αξόνων (χιλ.) ........... 101
Τσοκ (αξονική δύναμη εκμετάλλευσης (Kn) ........... 150
Ανελκυστήρας καλωδιώσεων (με την ισοπεδώνοντας συσκευή WL)
Ικανότητα ...................................... 1000m, 4.75mm
Τράβηγμα λ. ....................................... 3600 Ν (πλήρες τύμπανο)
Τράβηγμα ανώτατα ...................................... 9700 Ν (κενό τύμπανο)
Ταχύτητα ελάχιστα ............................ 1.8 m/s γραμμών (κενό τύμπανο)
Ταχύτητα ανώτατα ........................... 4.8 m/s γραμμών (πλήρες τύμπανο)
Επίπεδη αντλία (προαιρετική)
Τύπος ............................................ FMC/AW 1122BCD
Μέγιστη ροή ............................. 140 l/m
Μέγιστος φραγμός 70 πίεσης ......................
Ικανότητα βάθους τρυπανιών
BQ .................................................. 960 μ
NQ ................................................. 760 μ
HQ ................................................. 520 μ
Συνολικό βάρος ........................... 2100Kg εγκαταστάσεων γεώτρησης
Μετρήσεις & βάρη
Μεταφορά εργασίας (χιλ.) (χιλ.)
3600 3800
Β 2100 2100
Γ 2700 2700
Δ 1000 1000
Πλεονέκτημα
