Λεπτομέρειες:
|
| Τύπος: | Κάθετος ΤΥΠΟΣ ΡΑΦΙΩΝ ΕΡΓΑΛΕΙΩΝ εγκαταστάσεων γεώτρησης διατρήσεων | ΜΗΧΑΝΗ: | Μηχανή diesel |
|---|---|---|---|
| Ικανότητα διάτρυσης: | φ102 (4»)/φ127 (5»)/φ140 (5 1/2») | Τύπος πλαισίων: | Αντιολισθητική αλυσίδα ή φορτηγό που τοποθετείται |
| ΕΠΙΚΕΦΑΛΗΣ ΚΤΥΠΗΜΑ ΔΥΝΑΜΗΣ: | 13M | Ιστός: | 3.2m |
| Υψηλό φως: | εγκατάσταση γεώτρησης διατρήσεων κίνησης 3700m τοπ,πλατφόρμα άντλησης πετρελαίου κίνησης 3700m τοπ,τοπ εγκατάσταση γεώτρησης διατρήσεων κίνησης iso9001 |
||

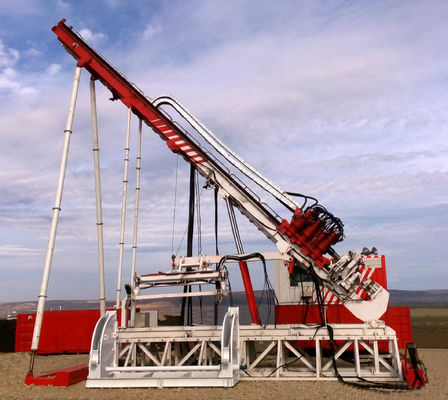

3700m υδραυλικός τύπος ραφιών εργαλείων εγκαταστάσεων γεώτρησης διατρήσεων τοπ Drive κάθετος για το πετρέλαιο και το φυσικό αέριο
Περιγραφή:
Η κάθετη εγκατάσταση γεώτρησης διατρήσεων σειράς TYC είναι ένας νέος τύπος πρόσφατα αναπτυγμένος από την επιχείρησή μας βάσει πολλών ετών εμπειρίας στην παραγωγή και την κατασκευή της trenchless εγκατάστασης γεώτρησης διατρήσεων στην κατασκευή και τη διαδικασία παραγωγής του μεθανίου πετρελαίου και κοιτασμάτων γαιάνθρακα, σύμφωνα με τα χαρακτηριστικά της κατασκευής εγκαταστάσεων γεώτρησης διατρήσεων στο πετρέλαιο και τις πετρελαιοπηγές στο εσωτερικό και στο εξωτερικό.
Χαρακτηριστικό γνώρισμα:
Το σχέδιο εγκαταστάσεων γεώτρησης είναι λογική, πλήρης, ανώτερη απόδοση (ολοκληρώστε το σύνολο εξοπλισμού: κύριοι μηχανή, θάλαμος ελέγχου, σταθμός παραγωγής ηλεκτρικού ρεύματος, κ.λπ.).
Χρησιμοποιείται κυρίως για τη διάτρυση των πετρελαιοπηγών, του μεθανίου κοιτασμάτων γαιάνθρακα, του αερίου σχιστόλιθου και του φυσικού αερίου στα ευθέα κεκλιμένα φρεάτια. Έχει τα πλεονεκτήματα της συμπαγούς δομής, της κατάλληλης μεταφοράς, του υψηλού βαθμού της αυτοματοποίησης και του χαμηλού κόστους κατασκευής. Μπορεί επίσης να χρησιμοποιηθεί για τη trenchless υπόγεια σωλήνωση βάζοντας την εφαρμοσμένη μηχανική.
Χαρακτηριστικά γνωρίσματα μηχανών:
1. Το τρυπάνι υιοθετεί την πλήρη υδραυλική κίνηση, η οποία μπορεί να είναι τύπος φορτηγό-τύπων, πλατφορμών και αντιολισθητικών αλυσίδων
2, το γρανάζι και το ράφι ωθούν και τραβούν το σύστημα τροφοδοσίας, τη σταθερή και αξιόπιστη μετακίνηση
3. Ο ιστός μπορεί να ρυθμίσει τη γωνία διάτρυσης στη σειρά 12° -90 °, και η μπροστινή και πίσω κινούμενη συσκευή είναι νέα και μοναδική.
4, αμάξι εμπορευματοκιβωτίων, που εξοπλίζονται με τον κρύο και θερμό κλιματισμό, για να παρέχει στο χειριστή ένα καλό όραμα και ένα ευρύχωρο και άνετο εργασιακό περιβάλλον
5, μπορούν να διαμορφωθούν με τον τυχαίο βοηθητικό αυτόματο χειριστή σωλήνων τρυπανιών γερανών, φόρτωσης και εκφόρτωσης.
6. Το τρυπάνι υιοθετεί την προηγμένη ηλεκτρουδραυλική τεχνολογία ελέγχου, και η συνδυασμένη τεχνολογία ελέγχου της κλειστής και ανοικτής αντίληψης φορτίων κάνει τη θέρμανση κατανάλωσης ισχύος και συστημάτων του τρυπανιού που μειώνεται στο ελάχιστο, και ολόκληρη η μηχανή έχει την υψηλή αποδοτικότητα.
Προδιαγραφή:
| ΠΡΟΤΥΠΟ | Tyc-150 | Tyc-245 | Tyc-320 | |
| ΙΚΑΝΟΤΗΤΑ ΔΙΑΤΡΥΣΗΣ | φ102 (4») | 2500m | 3200m | 3700m |
| φ127 (5») | 2000m | 2500m | 2900m | |
| φ140 (5 1/2») | 1500m | 2000m | 2400m | |
| ΜΗΧΑΝΗ | ΔΥΝΑΜΗ | 338 KW | 440 KW (2 ΣΎΝΟΛΟ) | 552 KW (2 ΣΎΝΟΛΟ) |
| SPEED | 1900 r/min | 2100 r/min | 2100 r/min | |
| ΤΥΠΟΣ | ΜΗΧΑΝΗ DIESEL | ΜΗΧΑΝΗ DIESEL | ΜΗΧΑΝΗ DIESEL | |
| ΠΕΡΙΣΤΡΟΦΗ | TORQUE/RPM | 48000Nm 52r/min |
60000Nm 50r/min |
80000Nm 45r/min |
| 24000 NM 104 r/min |
30000 NM 100 r/min |
40000 NM 90 r/min |
||
| ΙΚΑΝΟΤΗΤΑ ΤΡΑΒΗΓΜΑΤΟΣ ΚΑΙ ΩΘΗΣΗΣ | ΔΥΝΑΜΗ ΤΟ /SPEED ΩΘΗΣΗΣ | 1500 KN 11 m/min |
2450 KN 9.6 m/min |
3200 KN 10.5 m/min |
| ΔΥΝΑΜΗ ΤΟ /SPEED ΩΘΗΣΗΣ | 100 KN 23 m/min |
1600 KN 21 m/min |
2000 KN 22 m/min |
|
| ΔΥΝΑΜΗ ΤΟ /SPEED ΩΘΗΣΗΣ | 500 KN 35 m/min |
750 KN 33 m/min |
900 KN 35 m/min |
|
| Η ταχύτητα της ώθησης συσχετίζεται με το βάρος του κεφαλιού δύναμης ιστών της εγκατάστασης γεώτρησης και με τη δύναμη κουμπώματος του σωλήνα τρυπανιών. | ||||
| ΤΥΠΟΣ ΠΛΑΙΣΙΩΝ | ΤΟΠΟΘΕΤΗΜΕΝΑ ΑΝΤΙΟΛΙΣΘΗΤΙΚΗ ΑΛΥΣΊΔΑ ΠΛΑΙΣΙΑ | 2 Km/h | 2.2 Km/h | 1.8 Km/h |
| ΤΟΠΟΘΕΤΗΜΕΝΑ ΦΟΡΤΗΓΟ ΠΛΑΙΣΙΑ | 80 Km/h | 80 Km/h | 80 Km/h | |
| ΣΥΣΤΗΜΑ ΣΤΕΡΕΩΣΗΣ | ΡΟΠΉ MAKEUP | 60 KNm | 60 KNm | 120 KNm |
| ΡΟΠΗ ΔΕΣΜΩΝ | 12 KNm | 12 KNm | 300 KNm | |
| ΝΑ ΕΠΙΠΛΕΥΣΕΙ ΑΠΟΣΤΑΣΗ | 500mm | 500mm | 500mm | |
| ΜΕΣΩ DIAMATER | Φ255 | Φ300 | Φ360 | |
| ΚΕΦΑΛΙ ΔΥΝΑΜΗΣ | ΚΤΥΠΗΜΑ | 13 μ | 13 μ | 13 μ |
| ΤΥΠΟΣ ΜΕΤΑΔΟΣΗΣ | ΡΑΦΙ ΕΡΓΑΛΕΙΩΝ | ΡΑΦΙ ΕΡΓΑΛΕΙΩΝ | ΡΑΦΙ ΕΡΓΑΛΕΙΩΝ | |
| ΔΙΑΜΕΤΡΟΣ ΣΤΡΟΦΕΩΝ ΝΕΡΟΎ | Φ75 | Φ89 | Φ102 | |
| MAST | ΑΠΟΣΤΑΣΗ ΟΛΙΣΘΗΣΗΣ | 3.2M | 3.2M | 3.2M |
| ΓΩΝΙΑ ΡΥΘΜΙΣΗΣ | 10-90° | 10-90° | 10-90° | |
| ΒΑΡΟΥΛΚΟ ΚΑΛΩΔΙΩΣΕΩΝ (ΠΡΟΑΙΡΕΤΙΚΟ) | ΔΥΝΑΜΗ ΤΡΑΒΗΓΜΑΤΟΣ | 1,5 τόνος | 1,5 τόνος | 1,5 τόνος |
| SPEED | 200 m/min | 240 m/min | 280 m/min | |
| ΙΚΑΝΟΤΗΤΑ ΣΧΟΙΝΙΩΝ | 2000 Μ | 2500 Μ | 3000 Μ | |
| ΤΡΥΠΩΝΤΑΣ ΜΕ ΤΡΥΠΆΝΙ ΓΕΡΑΝΟΣ (ΠΡΟΑΙΡΕΤΙΚΟΣ) |
ΒΑΡΟΣ ΑΝΥΨΩΣΗΣ | 6.3T.m | 6.3T.m | 6.3T.m |
| ΑΚΤΙΝΑ ΕΡΓΑΣΙΑΣ | ||||
| ΔΩΜΑΤΙΟ ΛΕΙΤΟΥΡΓΙΑΣ | ΒΑΡΟΣ | 5500 κλ | ||
| DIMESION | 6058 mm×2600 mm×2600 χιλ. | |||
| ΚΥΡΙΑ ΜΗΧΑΝΗ | ΒΑΡΟΣ | 35 τόνος | 40 τόνος | 43 τόνος |
| DIMESION | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
|
