Λεπτομέρειες:
|
| Τύπος: | Πλήρης υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων επιφάνειας | Πρότυπο: | Cr12 |
|---|---|---|---|
| Μηχανή: | CumminsQSB5.9-C210 154KW | Ικανότητα διάτρυσης: | BQ 1350M NQ 1050M HQ 720M PQ 470M |
| Διαστάσεις μεταφορών: | 5980×2240×2480mm | Βάρος: | 10200 κλ |
| Υψηλό φως: | 154kw εγκατάσταση γεώτρησης διατρήσεων εξερεύνησης,cummins εγκατάσταση γεώτρησης διατρήσεων εξερεύνησης,cummins εγκατάσταση γεώτρησης τρυπανιών εξερεύνησης |
||

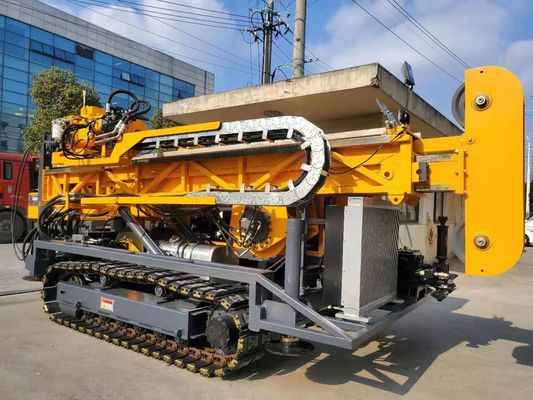

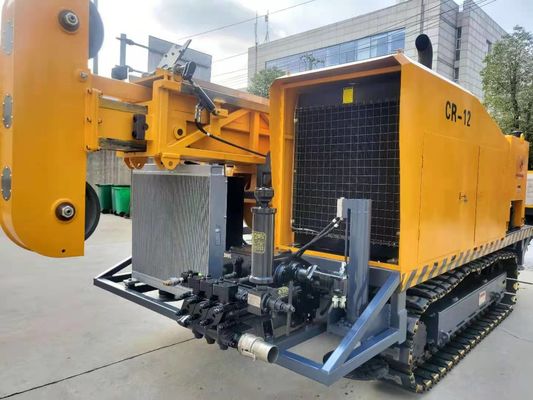

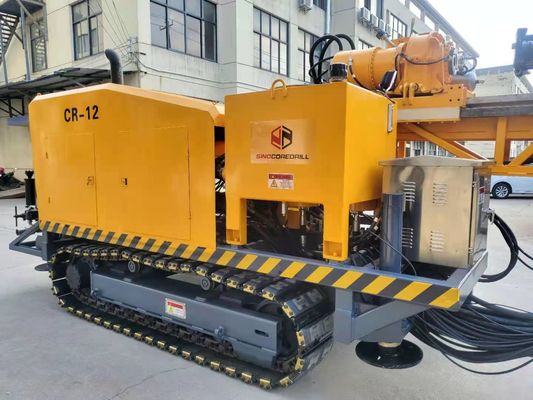

ΧΡΏΜΙΟ-12 ΠΛΗΡΗΣ ΥΔΡΑΥΛΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΓΕΏΤΡΗΣΗΣ ΔΙΑΤΡΗΣΕΩΝ ΕΞΕΡΕΥΝΗΣΗΣ ΜΗΧΑΝΩΝ ΔΙΑΤΡΗΣΕΩΝ ΠΥΡΗΝΩΝ 154KW
Χρώμιο-12 η πλήρης υδραυλική μηχανή διατρήσεων πυρήνων είναι ένας νέος τύπος της πλήρους υδραυλικής μηχανής διατρήσεων πυρήνων που σχεδιάζεται και που κατασκευάζεται από Sinocoredrill ομάδα που βάσισε στην ανεξάρτητες έρευνα και την ανάπτυξη της προηγμένης τεχνολογίας της ίδιας μηχανής διατρήσεων τύπων στο εσωτερικό και στο εξωτερικό.
Η εγκατάσταση γεώτρησης έχει το λογικό σχεδιάγραμμα, τη συμπαγή δομή, την ανώτερη απόδοση, την απλή λειτουργία και την κατάλληλη συντήρηση. Είναι το ιδανικό αφαιρώντας τον πυρήνα τον τρυπώντας με τρυπάνι εξοπλισμό.
1. Χαρακτηριστικά γνωρίσματα μηχανών:
Η μηχανή υιοθετεί την πλήρη υδραυλική κίνηση και περπατά στη διαδρομή χάλυβα. Το κεφάλι δύναμης οδηγείται από τη μεταβλητή αντλία και τη μεταβλητή μηχανή, και τα μηχανήματα έχουν το stepless κανονισμό ταχύτητας τέσσερα, με την προηγμένη και απλή δομή. Ο κύλινδρος τροφοδοτείται άμεσα το σύστημα, η κίνηση είναι σταθερή και αξιόπιστη Ο ιστός μπορεί να ρυθμίσει την ανοίγοντας γωνία στη σειρά 0° ~ 90°. Το κέντρο βαρύτητας ολόκληρης της μηχανής είναι χαμηλό και η σταθερότητα είναι καλή. Παρέχετε στους χειριστές το καλό οπτικό πεδίο και το ευρύχωρο και άνετο εργασιακό περιβάλλον η γενική μορφή είναι όμορφη, και απεικονίζει τη λαϊκή έννοια σχεδίου.
1) Αξιόπιστη απόδοση
Τα κύρια εξαρτήματα αγοράζονται διεθνώς. Η μηχανή diesel, η υδραυλική αντλία, η κύρια βαλβίδα, η μηχανή, ο μειωτής και τα βασικά υδραυλικά εξαρτήματα όλες ταξιδιού επιλέγονται από τα γνωστά εμπορικά σήματα στο εσωτερικό και στο εξωτερικό.
2) Υψηλός αποδοτικός
Η μεγάλη ροπή, διαμόρφωση υψηλής δύναμης, λογικό δομικό σχέδιο, προώθησε τον τρόπο λειτουργίας και σωλήνας τρυπανιών 6m ο μακρύς εξασφαλίζει την αποδοτική κατασκευή του τρυπανιού.
3) Προστασία του περιβάλλοντος
Η εκπομπή μηχανών diesel είναι η εθνική τρίτη ηλεκτρονική μηχανή diesel εγχύσεων, χαμηλή εκπομπή ρύπανσης, επαγγελματικό σχέδιο μείωσης θορύβου, έτσι ώστε οι ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΓΕΏΤΡΗΣΗΣ διατρήσεων μπορούν να είναι κατάλληλες για την αστική κατασκευή.
4) Ενέργεια - αποταμίευση
Η εγκατάσταση γεώτρησης χρησιμοποιεί την προηγμένη τεχνολογία ελέγχου φορτίων ευαίσθητη για να μειώσει τη θερμότητα κατανάλωσης ισχύος και συστημάτων σε ένα ελάχιστο.
2. Τομέας της εφαρμογής
Χρώμιο-12 η μηχανή διατρήσεων χρησιμοποιείται κυρίως για την κεκλιμένη και ευθεία διάτρηση τρυπών, η οποία είναι κατάλληλη για τη γεωλογία, τη μεταλλουργία, τον άνθρακα, τη πυρηνική βιομηχανία, την υδρολογία και άλλες βιομηχανίες. Είναι ένας τρυπώντας με τρυπάνι εξοπλισμός πυρήνων κυρίως για το διαμάντι και τη σκληρή διάτρηση κραμάτων.
Η σωστή χρήση και η λογική συντήρηση μπορούν να δώσουν το πλήρες παιχνίδι στην καλύτερη απόδοση της μηχανής, μπορούν να βελτιώσουν την αποδοτικότητα εργασίας, και να παρατείνουν τη ζωή υπηρεσιών της μηχανής. Επομένως, ελπίζουμε ότι η πλειοψηφία των χρηστών μπορεί να λειτουργήσει και να διατηρήσει στην ακριβή συμφωνία με τις απαιτήσεις αυτού του εγχειριδίου.
| Μηχανή diesel | Πρότυπο | Cummins QSB5.9-C210-30 (στάδιο IIIA της ΕΕ) |
| Μετατόπιση | 5.9L | |
| Δύναμη | 154kW (205HP) | |
| Εκτιμημένη περιστροφή/λεπτό (εργοστάσιο που θέτει) | 2000rpm | |
| Ικανότητα διάτρυσης | BQ | 1350 μ |
| NQ | 1050 μ | |
| HQ | 720 μ | |
| PQ | 470 μ | |
| Κεφάλι τρυπανιών | Μηχανή περιστροφής |
Δύο ταχυτήτων υδραυλική μηχανή Παραγωγός: Rexroth της Γερμανίας |
| Περιστροφή/λεπτό | Βήμα τριών μετατοπίσεων λιγότερη αλλαγή 0-1250 περιστροφή/λεπτό | |
| Αναλογίες |
1$ο 8.276:1 2$ο 4.164:1 3nd 1:1 |
|
| Επικεφαλής ανοιχτήρι | sidewise γλιστρώντας τρόπος με την υδραυλική κίνηση | |
| Υδραυλικό τσοκ (PQ) |
Υδραυλικά ανοιγμένος, στερέωση ανοίξεων δίσκων, κανονικά κλειστός Γ τύπος Αξονική ικανότητα εκμετάλλευσης 228000 Ν |
|
| Μέγιστη ροπή | 4750 Ν·μ | |
| Διάμετρος λαβής | 121 χιλ. | |
| Μέγιστη ικανότητα ανύψωσης του άξονα | kN 220 | |
| Μέγιστη δύναμη σίτισης | kN 110 | |
|
Αρχική αντλία
|
Υδραυλική αντλία: Με αξονικό έμβολο μεταβλητή τρηπλή αντλία μετατοπίσεων για την οδήγηση rotator, αντλία λάσπης βαρούλκων & ισοπεδώνοντας γρύλοι. Με το αισθαμένος σύστημα φορτίων. |
Παραγωγός: Danfoss της Δανίας 1$η αντλία: 260LPM σε 31.5MPa 2$α αντλία: 130LPM σε 28MPa 3$η αντλία: 130 LPM σε 28MPa |
| Υδραυλική δεξαμενή | Ικανότητα | 420 Λ (111 αμερικανικά γαλόνια) |
| Ικανότητα του κύριου ανελκυστήρα | Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 0-80m/min (γυμνό τύμπανο) |
| Ανύψωση της δύναμης (ενιαίο καλώδιο) | 80Kn (8T) -Αναπροσαρμογή σε 100Kn (10T) | |
| Διάμετρος χαλύβδινων συρμάτων | 22 χιλ. (0,86 ίντσες) | |
| Μήκος χαλύβδινων συρμάτων | 45 μ | |
| Ικανότητα του ανελκυστήρα καλωδιώσεων | Ανύψωση της δύναμης (ενιαίο καλώδιο) | kN 15 (3372 lbf) (γυμνό τύμπανο) |
| Διάμετρος χαλύβδινων συρμάτων | 6 χιλ. (0,24 ίντσες) | |
| Μήκος χαλύβδινων συρμάτων | 1600 μ | |
| Ιστός | Ύψος ιστών | 9.5 μ |
| Γωνία ρύθμισης ιστών | 0°-90° | |
| Γωνία διάτρυσης |
45º από οριζόντιο σε 90ºvertical κάτω
|
|
| Κτύπημα σίτισης | 3650 χιλ. | |
| Κτύπημα ολίσθησης | 1500 χιλ. | |
| Τράβηγμα τροφών | 18000kg | |
| Ώθηση τροφών | 7500kg | |
| Τράβηγμα ράβδων | 3m ή 6m (9.84feet ή 19.68feet) | |
| Αντλία λάσπης | Τύπος | Εναλλάσσοντας τρηπλός δύτης αντλιών |
| Πρότυπο | BW250 | |
| Κτύπημα | 110mm (4,3 ίντσα) | |
| Όγκος παραγωγής | 250,180,122 λ/λ | |
| Πίεση απαλλαγής | 5.0, 6.0, MPA 8.0 | |
| Σφιγκτήρας ποδιών | Πεδίο στερέωσης |
55.5-118 χιλ. μέσω της τρύπας Ф165mm |
| Άλλοι | Βάρος | 10200 κλ |
| Διαστάσεις μεταφορών (Λ × W ×H) | 5980×2240×2480mm | |
| Τρόπος μεταφορών | Αντιολισθητική αλυσίδα χάλυβα |
