Λεπτομέρειες:
|
| Τύπος: | Οριζόντια μηχανή κατευθυντικών διατρήσεων, εγκατάσταση γεώτρησης Trenchless | Εξουσιοδότηση: | 1 έτος |
|---|---|---|---|
| Δύναμη: | 1560/1620kw, 4 μηχανές diesel | Δύναμη Pullback: | 1000Tons/10450KN |
| Χρήση: | μέθοδος τάφρων, που βάζει τα καλώδια, γραμμή σωλήνων, οριζόντια εφαρμοσμένη μηχανική πτώσης, προστασ | Πιστοποιητικό: | CE |
| Χρώμα: | Προσαρμοσμένος | ||
| Υψηλό φως: | 1000 οριζόντιων τόνοι μηχανών κατευθυντικών διατρήσεων,Εγκατάσταση γεώτρησης τρυπανιών αντιολισθητικών αλυσίδων hdd |
||
Κύρια τεχνικά χαρακτηριστικά γνωρίσματα:

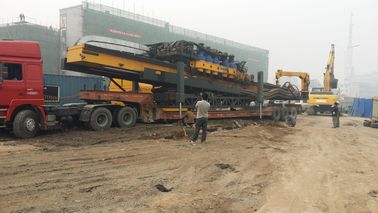

1. Ο συνδυασμός της εγκατάστασης γεώτρησης self-loading και που ξεφορτώνει επιτρέπει να επιβιβαστεί το ίδιο στο ρυμουλκό, που κερδίζει χρόνο και προσπάθεια.
2. Η δύναμη της κύριας μηχανής υιοθετεί τη διπλή διαμόρφωση δύναμης τεσσάρων μηχανών diesel, η δύναμη φθάνει σε 1600 KW, και η δύναμη της μηχανής diesel υιοθετεί τον υδραυλικό τρόπο συζεύξεων. Οι δύο μονάδες ισχύος των μηχανών diesel διαμορφώνονται χωριστά, οι οποίες μπορούν να λειτουργήσουν ταυτόχρονα και να λειτουργήσουν ανεξάρτητα, το οποίο βελτιώνει πολύ την ασφάλεια κατασκευής και μειώνει τις λειτουργικές δαπάνες. Στην κατασκευή των εγκαταστάσεων γεώτρησης διατρήσεων, ακόμα κι αν η μηχανή diesel και η υδραυλική μονάδα ελέγχου υιοθετούν τα προϊόντα της παγκόσμιας τοπ τεχνολογίας, είναι αναπόφευκτο ότι θα υπάρξει μια αποτυχία στην πραγματική εφαρμογή. Όταν μια αποτυχία εμφανίζεται, μια ομάδα μηχανών diesel θα σταματήσει, ενώ άλλη μια μπορεί ακόμα να λειτουργήσει ως συνήθως, αν και η κατασκευή η ταχύτητα επιβράδυνε πολλή, αλλά ήταν ακόμα ικανός να εξασφαλίσει την ασφαλή κατασκευή, τη βελτιωμένες ασφάλεια και την αξιοπιστία, και επίσης παρεχόμενος αρκετός χρόνος για την εργασία επισκευής εγκαταστάσεων γεώτρησης διατρήσεων.
3. Το κεφάλι δύναμης υιοθετεί τον αργόστροφο τρόπο κίνησης υψηλός-ροπής υδραυλικό υδραυλικό τοπ, και η αρχική ροπή είναι μεγάλη. Ο άξονας υιοθετεί μια μοναδική επιπλέουσα κατασκευή για να διευκολύνει τη φόρτωση και την εκφόρτωση της ράβδου τρυπανιών και να μειώσει την ένδυση της βίδας ράβδων τρυπανιών.
4. Το υδραυλικό σύστημα της εγκατάστασης γεώτρησης διατρήσεων υιοθετεί τα γνωστά υδραυλικά προϊόντα στο εσωτερικό και στο εξωτερικό. Το ηλεκτρουδραυλικό ανάλογο κλειστό κύκλωμα συνεργάζεται με το ανοικτό αισθαμένος κύκλωμα φορτίων, το οποίο έχει την υψηλή αξιοπιστία και την προηγμένη απόδοση.
5. Η λειτουργία της εγκατάστασης γεώτρησης διατρήσεων υιοθετεί το μακρινό τρόπο λειτουργίας, ο τηλεχειρισμός, και το ανεξάρτητο δωμάτιο λειτουργίας παρέχει στο χειριστή ένα ασφαλές, αξιόπιστο και καθαρό λειτουργικό περιβάλλον.
6. Η κύρια μηχανή είναι εξοπλισμένη με έναν τυχαίο γερανό, ο οποίος χρησιμοποιείται για την επιτόπια ανύψωση των ράβδων τρυπανιών και των κομματιών τρυπανιών, η οποία μειώνει την ένταση εργασίας του χειριστή και διευκολύνει την επιτόπια κατασκευή.
| Κύρια δύναμη | 1560KW | 390KW/2100rpm×4sets | Wei Chai |
| Κύρια δύναμη (υψηλή δύναμη) | 1620KW | 405KW/2100rpm×4sets | VOLVO |
| Κεφάλι δύναμης | Σειρά ταχύτητας περιστροφής αξόνων |
Αργόστροφη 0-45 περιστροφή/λεπτό Υψηλή περιστροφή/λεπτό speed0-90 |
|
| Μέγιστη γυρίζοντας ροπή αξόνων |
200000N.m (0 - 45rpm) 100000N.m (0 - 90rpm) |
||
| Στιγμιαία ροπή δεσμών αντιστροφής αξόνων | 270000 N.m | ||
| Ο άξονας άντεξε τη διάμετρο | φ102 χιλ. | ||
| Το κεφάλι δύναμης διαβιβάζει την απόσταση | 11 .5m | ||
| Επικεφαλής ανώτατες ώθηση δύναμης & δύναμη τραβήγματος | 10450 KN | ||
| Επικεφαλής ανώτατες ώθηση δύναμης & ταχύτητα τραβήγματος | 36 m/min | Μετάδοση έξι-ταχύτητας | |
| Επικεφαλής πλήρεις ώθηση φορτίων δύναμης & ταχύτητα τραβήγματος | 8.5 m/min | ||
| Ιστός | Δομή | Μονολιθικός ιστός | |
| Ράφι | Υψηλός - χάλυβας ποιοτικών κραμάτων που ενώνεται στενά στον ιστό | ||
| Γωνία της ρύθμισης ιστών | 8° - 16° | ||
| Ύψος ιστών κατά τη διάρκεια της μεταφοράς | Ρυθμίστε σύμφωνα με το όχημα μεταφορών | ||
| Γωνία ανύψωσης του ιστού κατά τη διάρκεια της μεταφοράς | 0° - 16° | ||
| Σφιγκτήρας | Ανώτατη ροπή δεσμών | 420000 N.m | |
| Ανώτατη ροπή σκλήρυνσης | 210000 N.m | ||
| Γερανός | Max που ανυψώνει την ικανότητα | 63 KN | |
| Διάμετρος σχοινιών καλωδίων | φ12 χιλ. | ||
| Μήκος σχοινιών καλωδίων | 120 μ | ||
| Πλαίσια |
Πλαίσια διαδρομής χάλυβα, δύο ταχυτήτων μηχανή + περπατώντας μειωτής |
Υψηλό speed0-1.5 Km/h
Χαμηλό speed0-0.75 Km/h |
Προαιρετικά πλαίσια διαδρομής |
| Μηχανή | Μέγεθος (LxWxH) | 20500×3200×3450 χιλ. | |
| Βάρος | 81000 κλ |
