X-$l*y-2B κάθετο τρυπάνι πυρήνων άξονων εγκαταστάσεων γεώτρησης διατρήσεων πυρήνων τύπων αξόνων

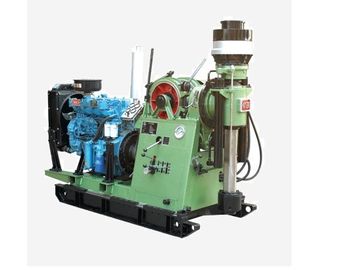

Εγκατάσταση γεώτρησης διατρήσεων πυρήνων τύπων αξόνων (x-$l*y-2)

IGeneral
X-$l*y-2 το τρυπάνι πυρήνων ενημερώνεται σχεδιασμένος σύμφωνα με την ανάπτυξη των γεωλογικών εργασιών για να ικανοποιήσει τις ανάγκες των χρηστών. Είναι μια εγκατάσταση γεώτρησης τρυπανιών πυρήνων αξόνων νέου τύπου.
Είναι για τη γεωλογική διάτρηση εξερεύνησης εφαρμοσμένης μηχανικής, υδρογεωλογία καλά που τρυπά με τρυπάνι και βασική διάτρυση εφαρμοσμένης μηχανικής μεγάλος-τρυπών συμπεριλαμβανομένης της διάτρυσης πυρήνων με το tungalloy-carbid-τοποθετημένο αιχμή και κομμάτι διαμαντιών κυρίως.

Τα χαρακτηριστικά της εγκατάστασης γεώτρησης ως εξής:
1. Φως σε βάρος, εύκολος επανεντοπισμός.
2. Υιοθετώντας το traversal βαρούλκο, αυτό θα υπερνικήσει το ελάττωμα του καλωδίου αυθαίρετο συνδυάζει και φθείροντας γρήγορα του βαρούλκου που τοποθετούνται κατά μήκος.
3. Η μετάδοση ζωνών υιοθετείται για το επίπεδο υψηλής ταχύτητας για να καταστήσει το τρυπάνι μαλακό στον ανώμαλο σχηματισμό, και να μειώσει τη ζημία στα συστατικά και άλλη μηχανική αποτυχία.
4. Στη μεγάλη τρύπα αξόνων.
5. Με την ευρεία σειρά ταχύτητας και το μεγάλο torquemoment στη χαμηλότερη ταχύτητα, είναι κατάλληλο για υπόγειες εφαρμοσμένης μηχανικής τις γεωλογικές και εξερευνήσεις νερού.
6. Η εγκατάσταση γεώτρησης είναι σταθερή στον επανεντοπισμό και σταθερά για τη θέση.
7. Μηχανή diesel Deutz F3L 912 ή 22Kw ηλεκτρική μηχανή για την επιλογή σας.
ΙΙ προδιαγραφές
1. Ικανότητα διάτρυσης
Τρυπώντας με τρυπάνι τύπος: Βάθος διάτρυσης
Διάτρηση σωρών ιδρύματος: 100m (328 πόδια)
Υδρογεωλογική καλά διάτρυση: 150m (492 πόδια)
Διάτρηση πυρήνων: 600m (1968 πόδια)

2. Rotator
Τύπος μηχανής δύναμης: Diesel Electromotor
Θετική ταχύτητα (r/min): 92 152 230 330 293 485 734 1056 92 152 230 330 293 485 734 1056
Αρνητική ταχύτητα (r/min): 81 258 81 258
Μέγιστη ροπή του άξονα: 2.1 KNm (1548 lbf πόδια) 2.1 KN μ (1548 lbf πόδια)
Spindle Ι. Δ: 93mm (3.66 ίντσα) 93mm (3.66 ίντσα)
3. Ανελκυστήρας
Ανύψωση της ικανότητας (ενιαίος-τρίτο του σχοινιού) -31300 12600 8800 Ν (7034 2831 1978 lbf)
Ανύψωση της ταχύτητας του σχοινιού καλωδίων (το τρίτο σχοινί) -0.64 1.05 1.6 2.3 m/s (2.1 3.44 5.25 7.54 inch/s)
Dia σχοινιών καλωδίων. -12.5 χιλ. (0.49 ίντσες)
Dia τυμπάνων. -194 χιλ. (7.64 ίντσα)
Dia πλαισίων φρένων. -360 χιλ. (14.17 ίντσα)
Μήκος τυμπάνων-150 χιλ. (5.91 ίντσα)
Εύρος ζώνης φρένων-90 χιλ. (3.54 ίντσα)
Ικανότητα τυμπάνων -80 μ (262.4feet)
4. Διακινούμενη συσκευή
Κτύπημα κυλίνδρων απόσυρσης -600 χιλ. (23.62 ίντσα)
Απόσταση μεταξύ της εγκατάστασης γεώτρησης τρυπανιών και της τρύπας -420 χιλ. (16.54 ίντσα)
5. Σύστημα διατήρησης σταθερής ατμοσφαιρικής πιέσεως
ΤΑΥΤΌΤΗΤΑ κυλίνδρων -70 χιλ. (2.76 ίντσα)
Dia ράβδων κυλίνδρων. -35 χιλ. (1.38 ίντσα)
Μέγιστη πίεση -45 KN (10116 lbf)
Μέγιστη δύναμη ανύψωσης -60 KN (13488 lbf)
Κτύπημα κυλίνδρων -550 χιλ. (21.65 ίντσα)
6. Αντλία πετρελαίου
Τύπος: Cbf-e416-Al
Μετατόπιση-16 λ/λ (4.22 αμερικανικά γαλόνια/λ.)
Ταχύτητα (r/min) -1500
Πίεση εργασίας -8 MPA (1160 PSI)
Μέγιστη πίεση -20 MPA (2901 PSI)
7. Ράβδος τρυπανιών

HQ BQ NQ

8. Μηχανή δύναμης
Μηχανή diesel Deutz F3L 912 28KW (37.5HP) 1500 περιστροφές/λεπτό
Electromotor y180l-4 22KW (29.5HP) 1470 περιστροφές/λεπτό
9. Διαστάσεις (L× W× Χ) -2177× 950× 1863 χιλ. (85.71× 37.40× 73.35 ίντσα)
10. Βάρος του τρυπανιού (χωρίς μονάδα δύναμης)-περίπου 950kg
